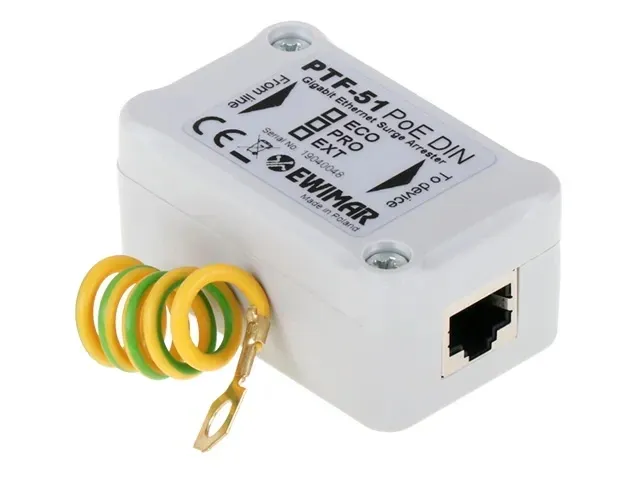

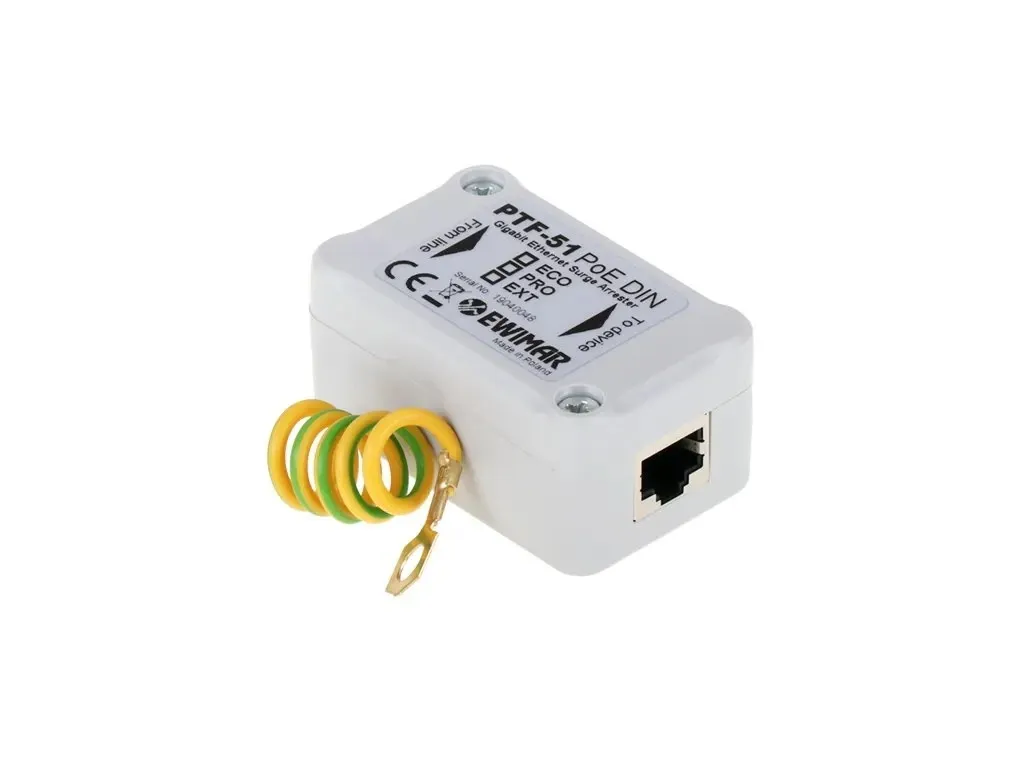

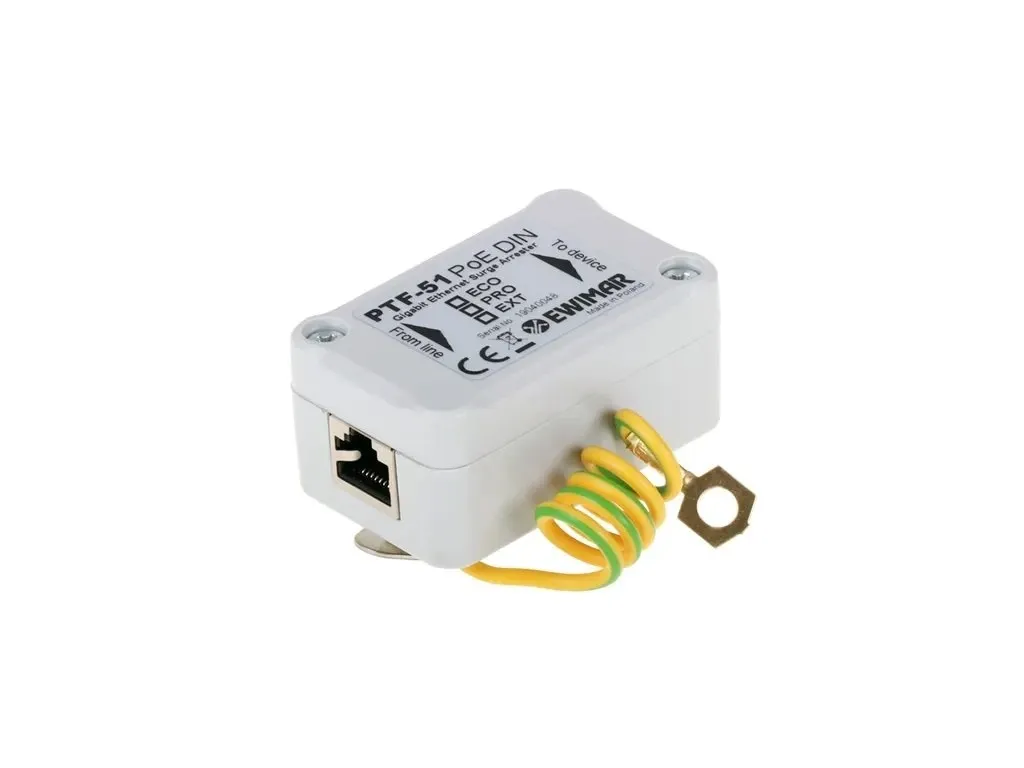

Fitur

• Perlindungan unit kontrol dari sumber overvoltage paling umum - koneksi LAN.
• Selama badai, overvoltage tinggi terjadi pada koneksi DSL, yang dapat merusak tidak hanya router dan unit kontrol, tetapi juga modul yang terhubung.
• Kompatibel dengan Ethernet 10Base-T dan 100Base-T, menggunakan jenis kabel apapun.
• Produk ini dirancang untuk instalasi di mana perangkat LAN yang terhubung berada di dalam gedung dan tidak ada bagian kabel yang melewati luar gedung.
• Sirkuit koneksi khusus juga melindungi perangkat terhadap lonjakan tegangan dan peningkatan tegangan pada saluran daya PoE dalam salah satu standar yang mungkin.
• Saluran 4-5 dan 7-8 saling terhubung karena LAN Base-100T hanya menggunakan mereka untuk memberi daya PoE. PoE yang ditransmisikan melalui pelindung dapat mencapai 60W (kompatibel dengan HiPoE).
• Arrester lonjakan ini memastikan kontinuitas kabel FTP shield, tetapi tidak terhubung ke grounding.

Instalasi

Parameter

• Kompatibilitas jaringan: 10Base-T, 100Base-T, twisted pair kategori 5, 5e, dan 6
• Konektor input/output: RJ-45
• Tegangan DC terukur (line-ground) UN: 90 VDC
• Tegangan maksimum (line-ground) UC: 110 VDC
• Tingkat perlindungan 1kV/μs (line-ground) UP: 600 V
• Arus lonjakan (8/20µs, line-ground) Iimp: 100 A
• Tegangan DC terukur (line-line) UN: 3,3 VDC
• Tegangan maksimum (line-line) UC: 3,5 VDC
• Tingkat perlindungan 1kV/μs (line-line) UP: 20 V
• Arus lonjakan C1 (8/20µs, line-line) Iimp: 100 A
• Garis yang dilindungi: 1-2, 3-6
• Resistansi seri: 2,2Ω / line
• Arus terukur IN: 300mA / line
• Tingkat perlindungan: 1 (hybrid)
• Standar PoE yang dilindungi: IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE)
• Perlindungan lingkungan: IP40
• Suhu operasi: -30 ºC ~ 60 ºC
