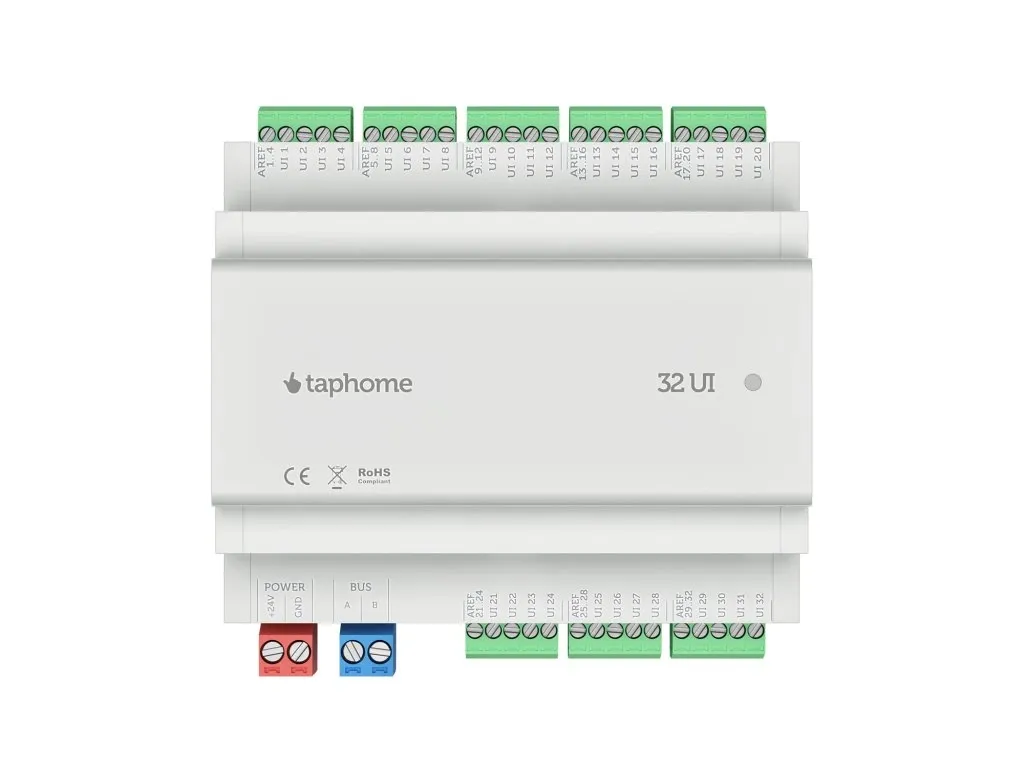

32 UI
Modul input yang fleksibel. Setiap terminal input dapat dikonfigurasi untuk jenis input apa pun. Akibatnya, semua input pada modul digunakan.
Fitur
- 32 input universal yang dapat dikonfigurasi untuk:

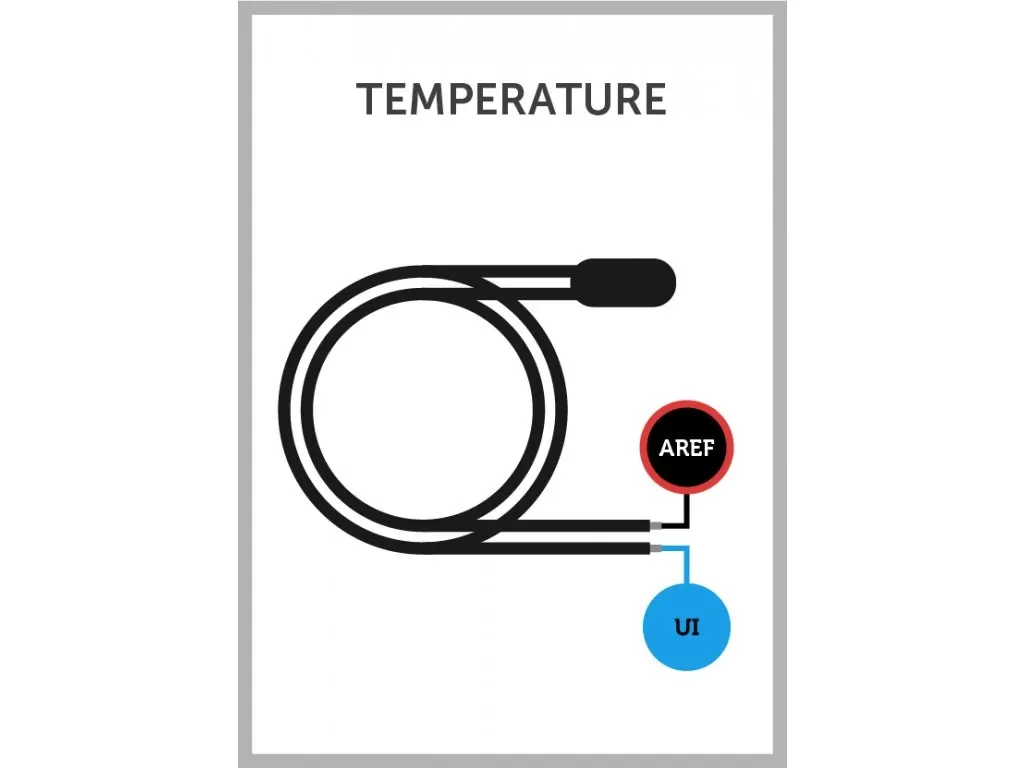

- Input suhu NTC dengan rentang pengukuran resistansi 100Ohm - 100kOhm + -50Ohm. Penyimpangan pengukuran per 1 km kabel Cat6: -0,3°C pada 25°C. Terminal AREF menjamin tidak ada gangguan saat mengukur suhu.

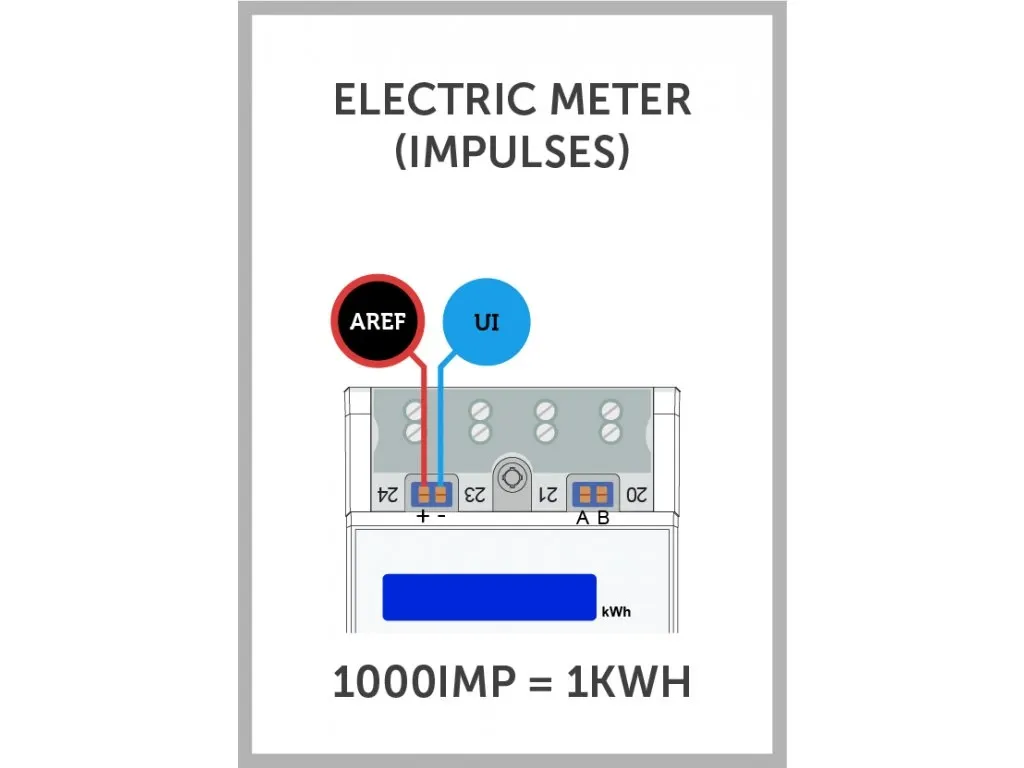

- Input penghitung pulsa, frekuensi 200Hz per saluran, frekuensi sampling 400Hz per saluran, waktu pulsa > 2,5 milidetik.

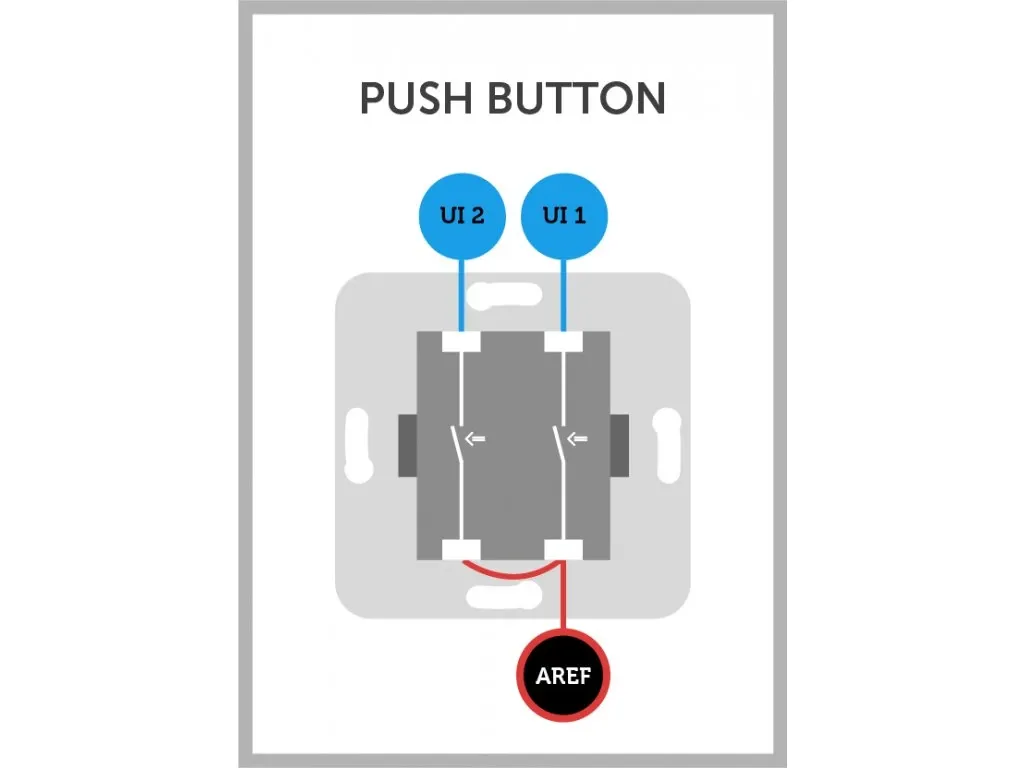

- Input reed/status.
- Input analog 0-10V dengan rentang pengukuran tegangan 0-26 VDC, tipe single-ended, resolusi 12-bit, akurasi 0,1 % dari rentang penuh, impedansi input > 1kOhm, normal mode rejection 50 dB pada 60Hz, konversi waktu 1250 milidetik

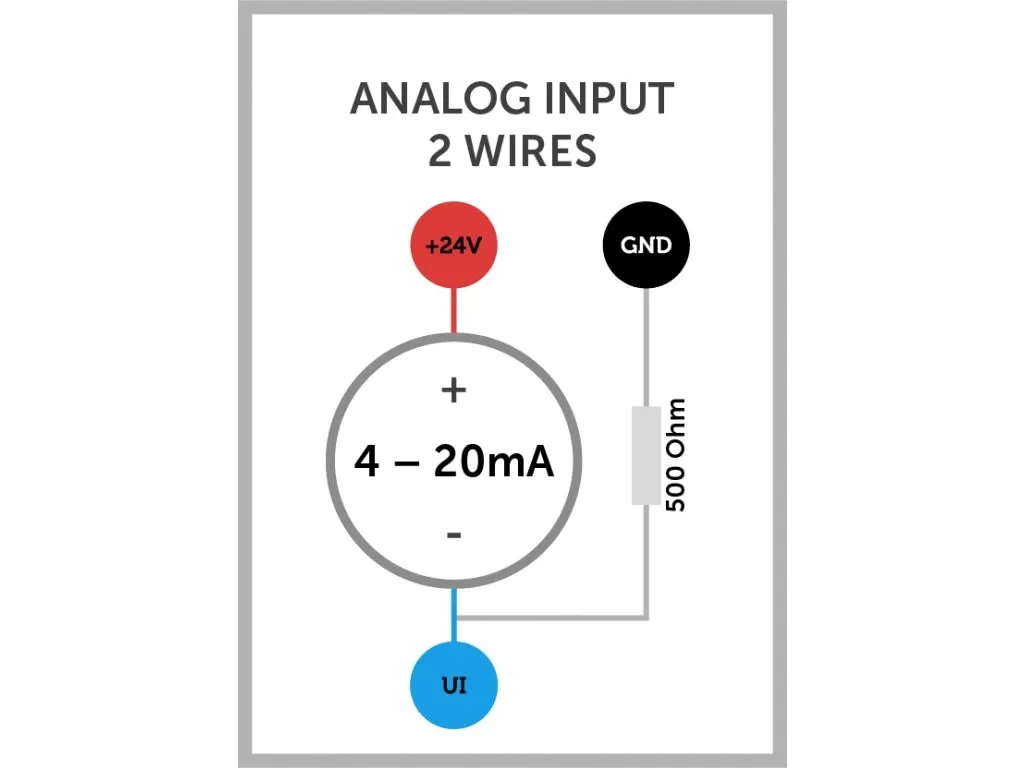

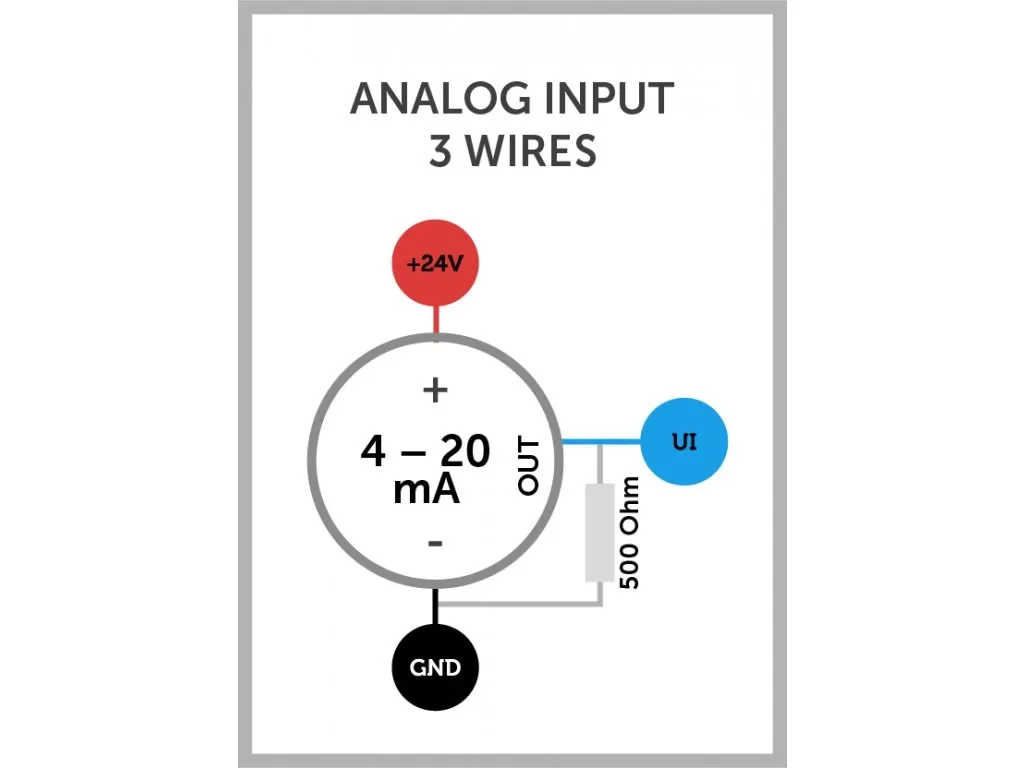

- Untuk input analog 4-20mA diperlukan menghubungkan resistor 500Ohm dan mengaturnya ke:
- Log0: 0-7V, log1: 8-24V
- Catu daya 24VDC +-10%
- Konsumsi energi : 1W
- Perlindungan IP20
- Suhu operasional: 0 hingga +55°C
- Instalasi pada rel DIN, 6 modul. Lebar 107mm, tinggi 59mm.
