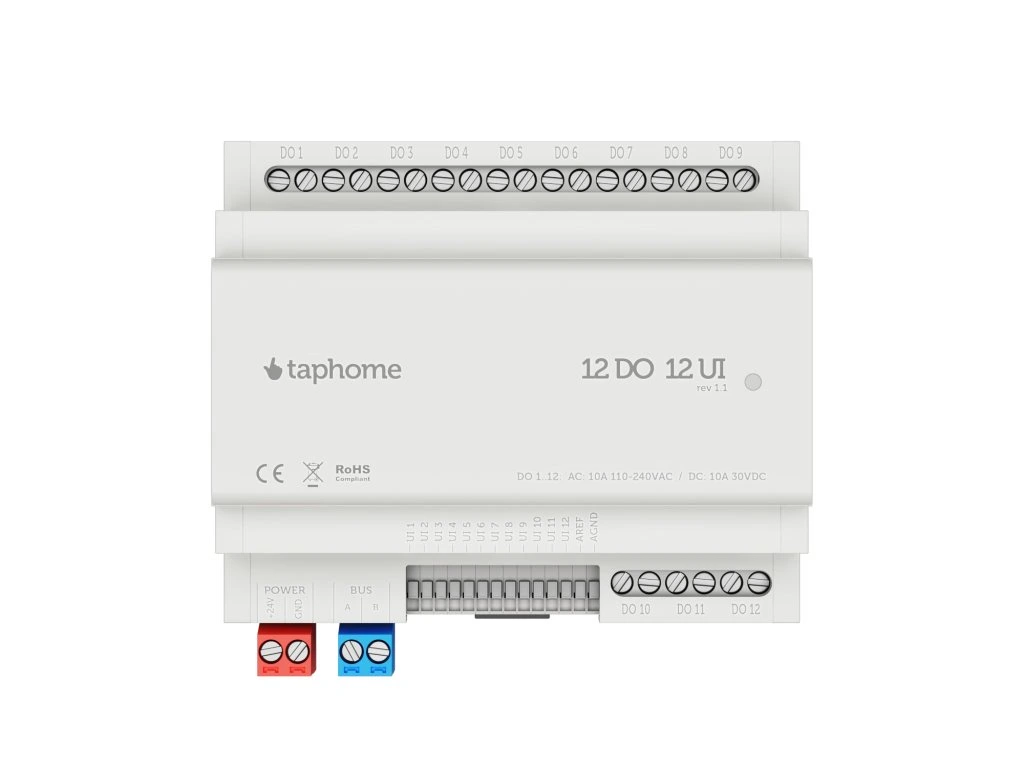

12 DO 12 UI
Modul paling kompak di pasaran. Kombinasi dari 12 output relay universal dan 12 input universal membuatnya sangat menghemat ruang dan memberikan nilai yang tidak tertandingi. Modul ini juga dilengkapi dengan perlindungan kelas industri terhadap panas berlebih.
Fitur
- 12x Output Relay Tanpa Potensial, 10A
- Umur relay: 100.000 siklus pada beban maksimum, 2.000.000 siklus pada beban rata-rata
- Beban total maksimum: 20A
- Sensor: Sensor di dekat relay memantau suhunya dan mematikan relay dalam keadaan darurat
- Konfigurasi Output :
- Output beralih mandiri
- Motor tirai AC dengan blok internal kedua output
- Output PWM
- 12 Input Universal yang Dapat Dikonfigurasi:

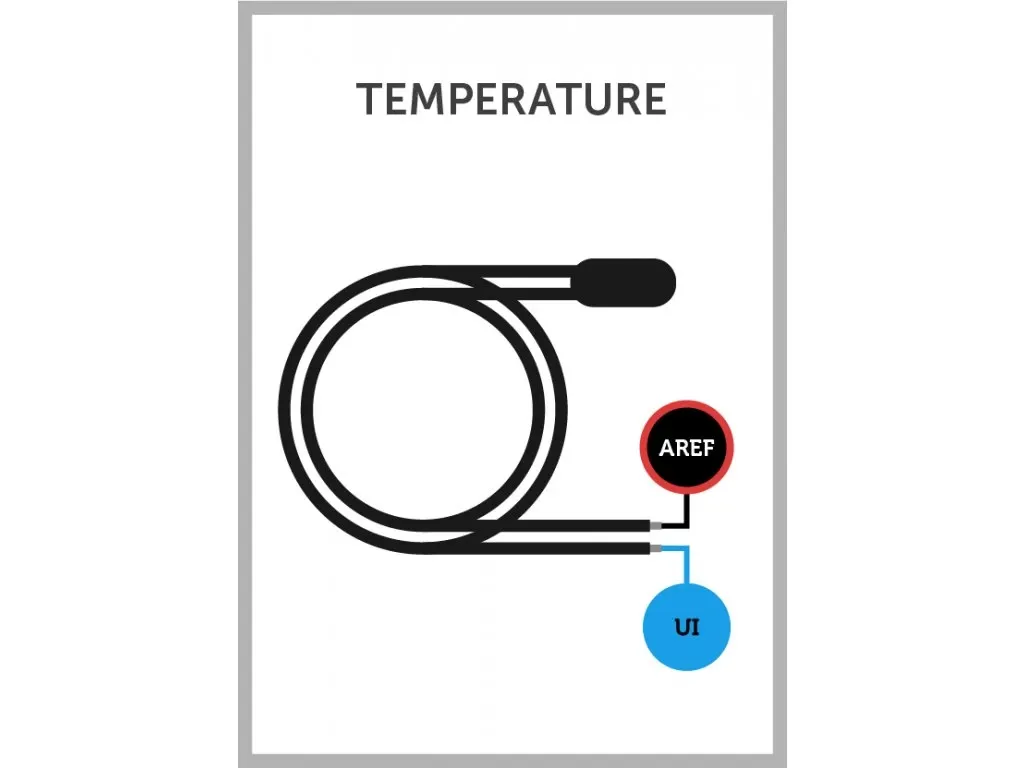

- Input Suhu NTC dengan rentang pengukuran resistansi 100Ohm – 100kOhm +-50Ohm. Deviasi pengukuran pada kabel Cat6 sepanjang 1km: -0.3 °C pada 25 °C. Terminal AREF memastikan tidak ada noise dalam pengukuran suhu.

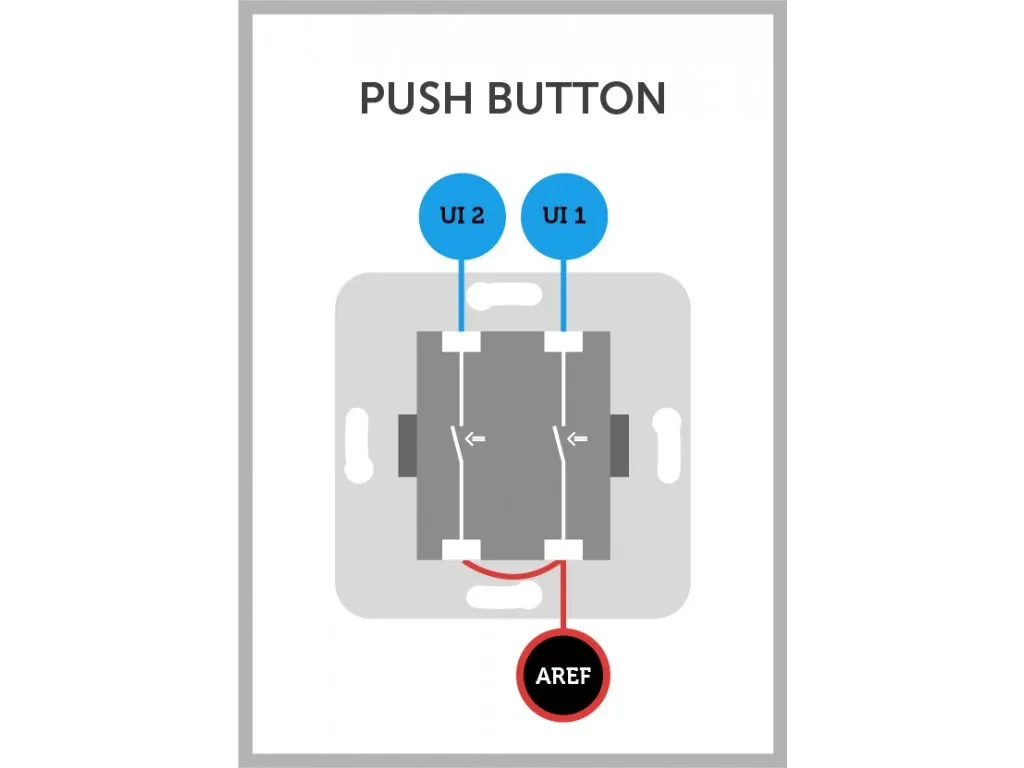

- Input Tombol

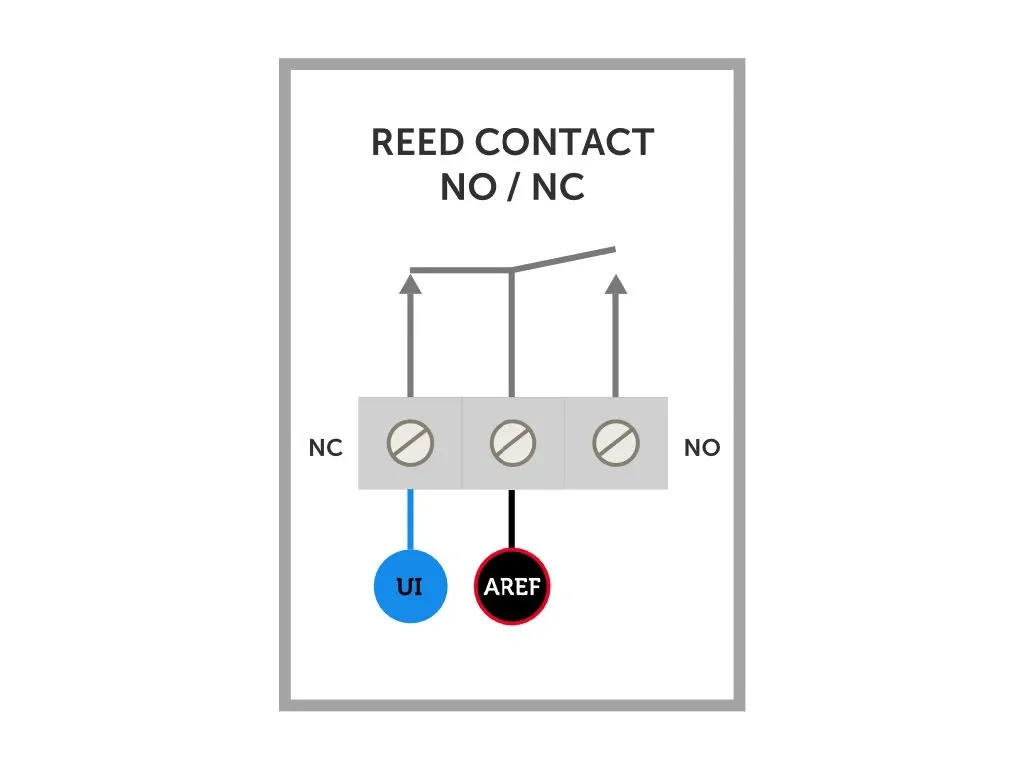

- Input Reed / Status

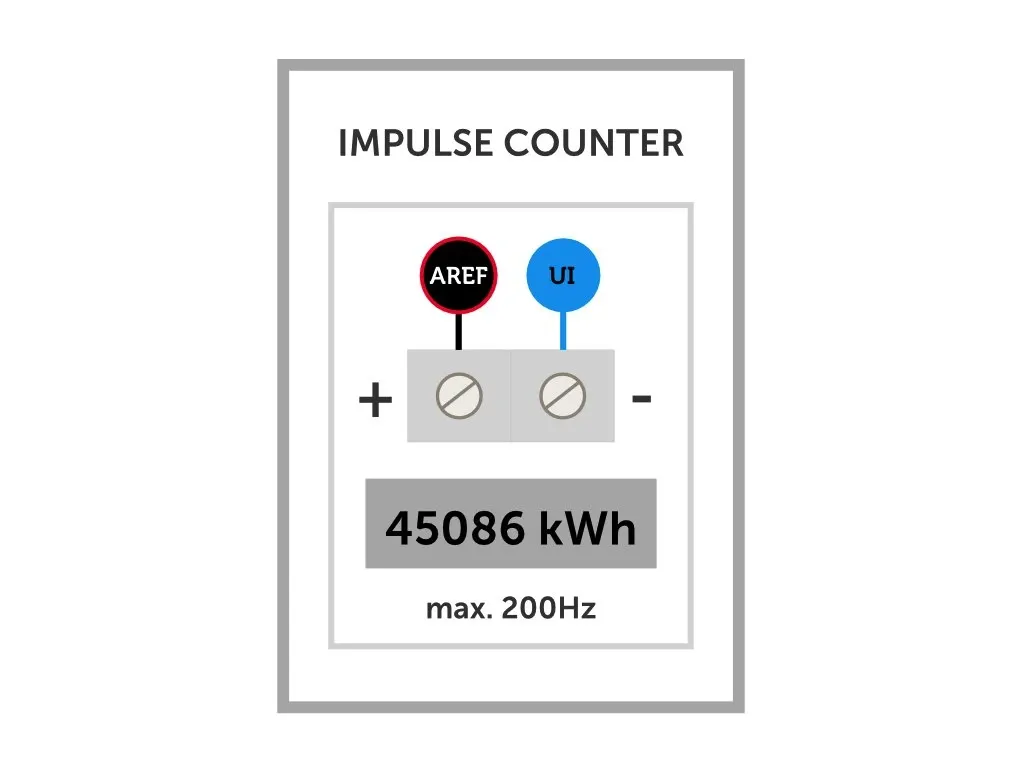

- Input Penghitung Impuls, frekuensi 200Hz per channel, laju sampel 400Hz per channel, waktu aktif pulsa > 2.5 milidetik.

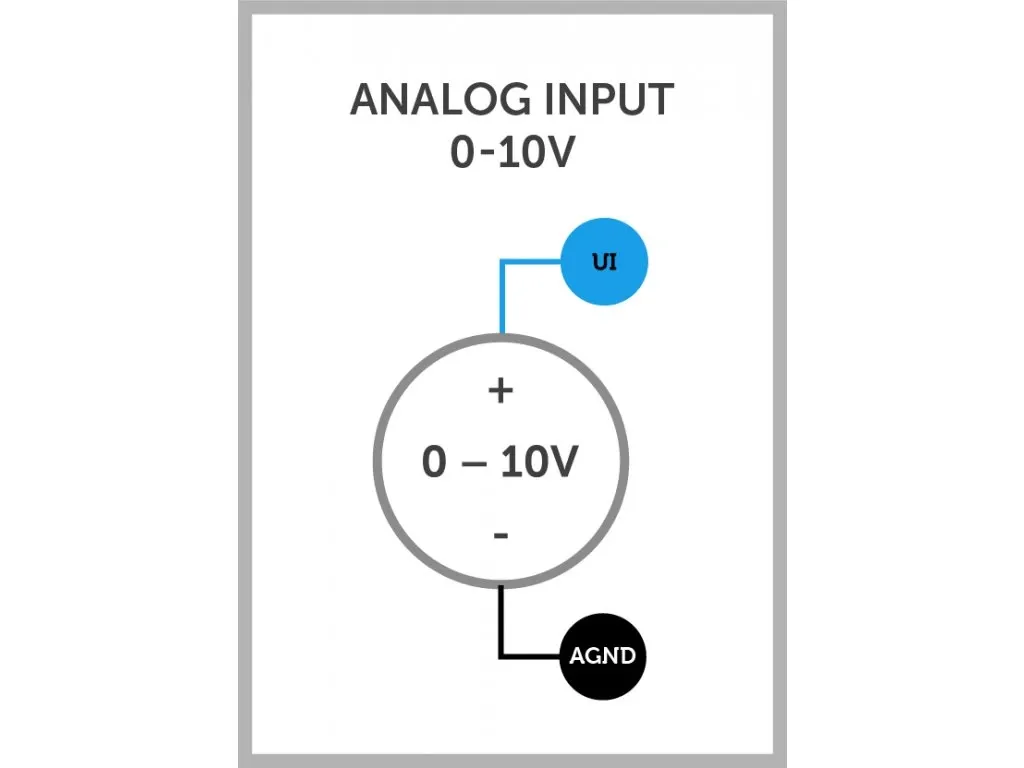

- Input Analog 0-10V dengan rentang pengukuran tegangan 0-26VDC, tipe single-ended, resolusi 12 bit, akurasi 0.1% dari skala penuh, impedansi input >16kOhm, penolakan mode normal 50dB pada 60Hz, waktu konversi 1250 milidetik.

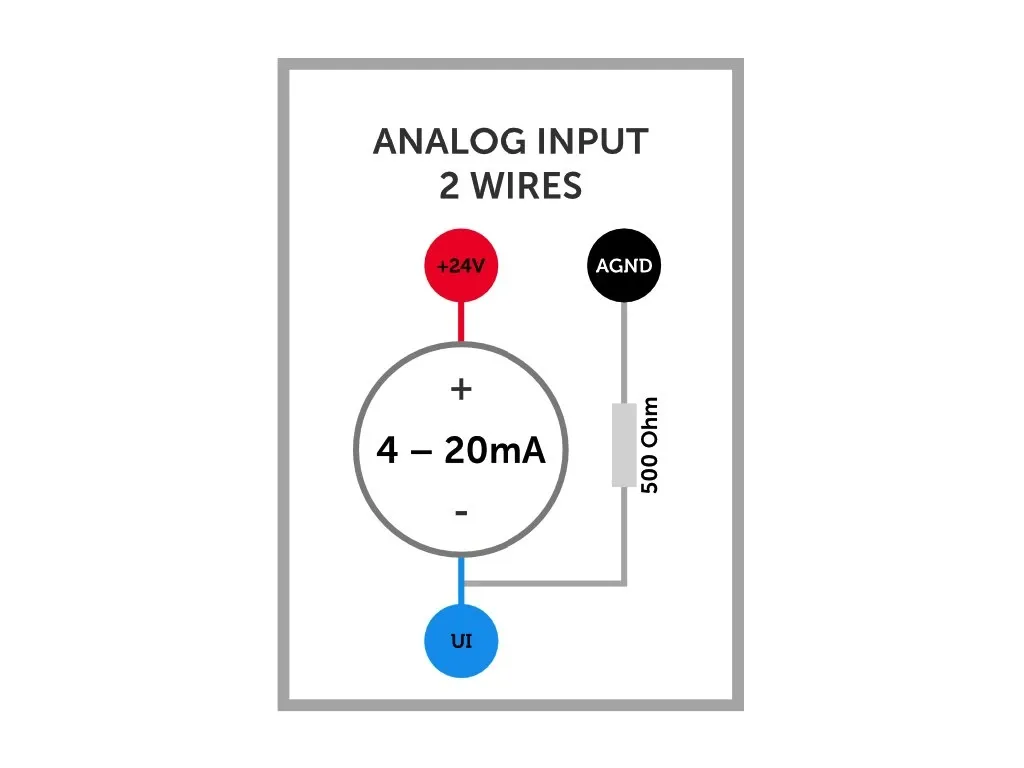

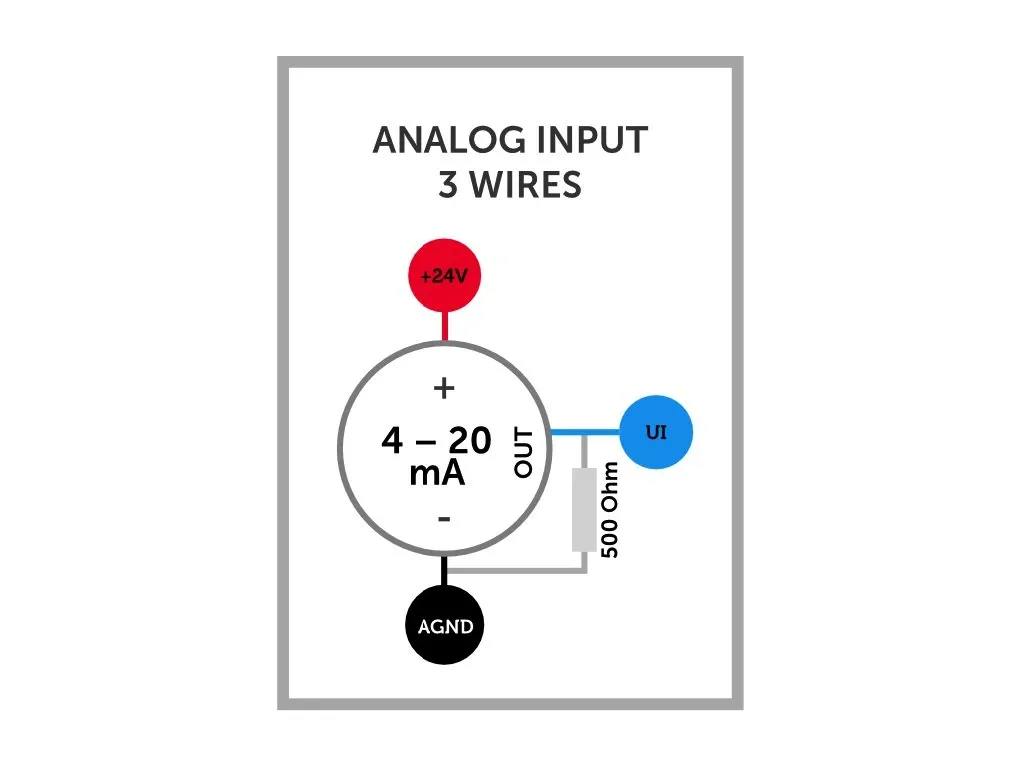

- Untuk input analog 4-20mA, perlu menghubungkan resistor 500Ohm dan mengatur tegangan input minimum ke 2V dalam pengaturan layanan (screenshot di galeri).
- Konsumsi Energi Siaga : 1W
- Konsumsi Energi untuk Satu Relay Tertutup : 0.8W
- Pembuangan Daya untuk Setiap 1A Beban: 0.16W
- Pembuangan Daya Maksimum pada Beban Penuh 70A untuk Semua Relay Tertutup : 1 + 0,8 x 12 + 0,16 x 20 = 13,8 W
- Catu Daya: 24VDC + -10%
- Perlindungan: IP20, suhu operasi: -20°C hingga 40°C
- Rel DIN, 6 modul. Lebar 107 mm, tinggi 59 mm.
