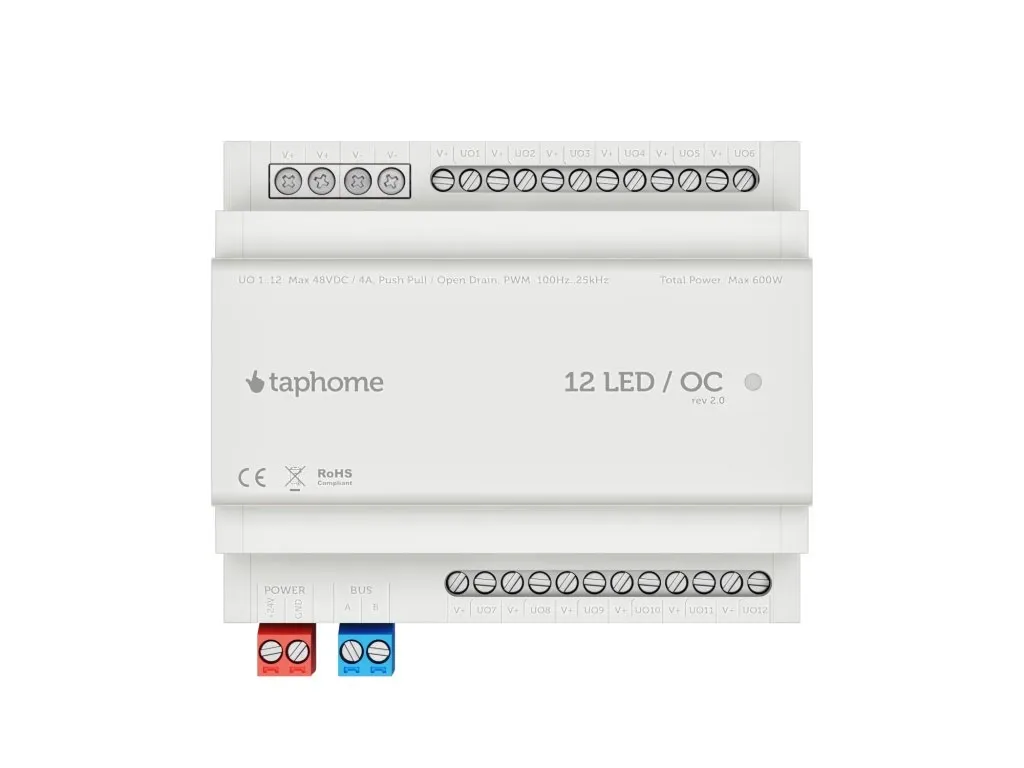

12 LED / OC
Modul yang dirancang untuk meredupkan strip LED. 12 saluran cukup untuk mendukung 4x strip RGBW dari satu modul. Modul ini memungkinkan kontrol strip LED panjang karena kinerja beban totalnya yang berat.
Fitur
- 12 Output LED / OC yang Dapat Dikonfigurasi:

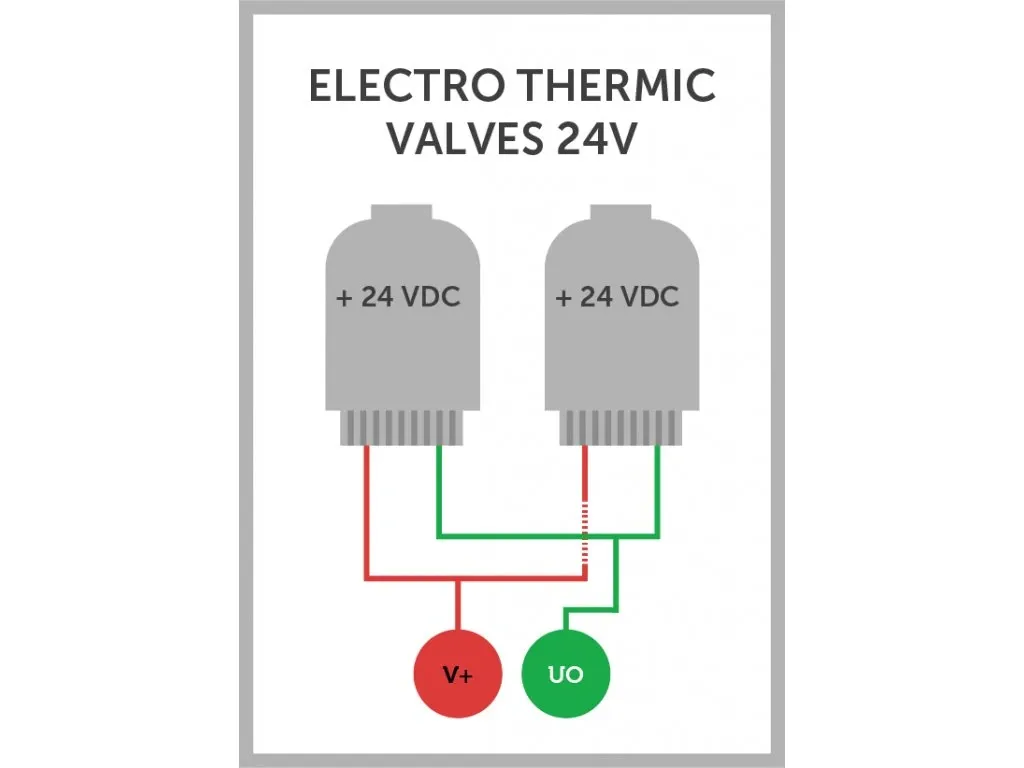

- Switch – keluaran digital kolektor terbuka

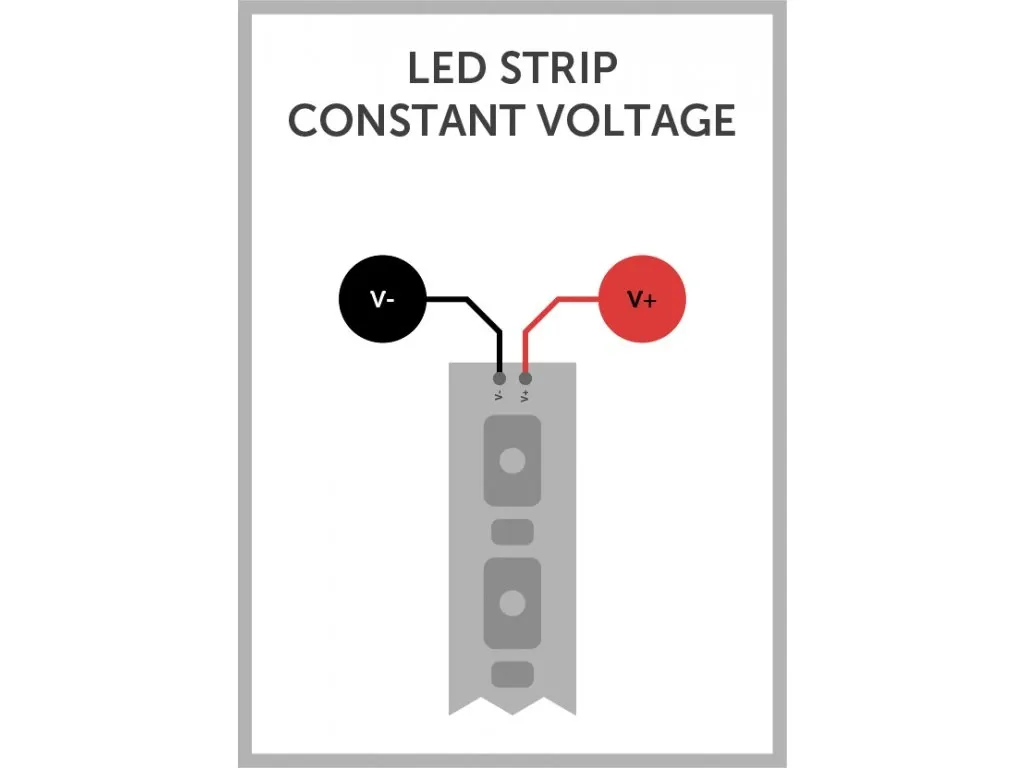

- Dimmer LED – bekerja dengan lampu LED tegangan konstan, biasanya strip LED.

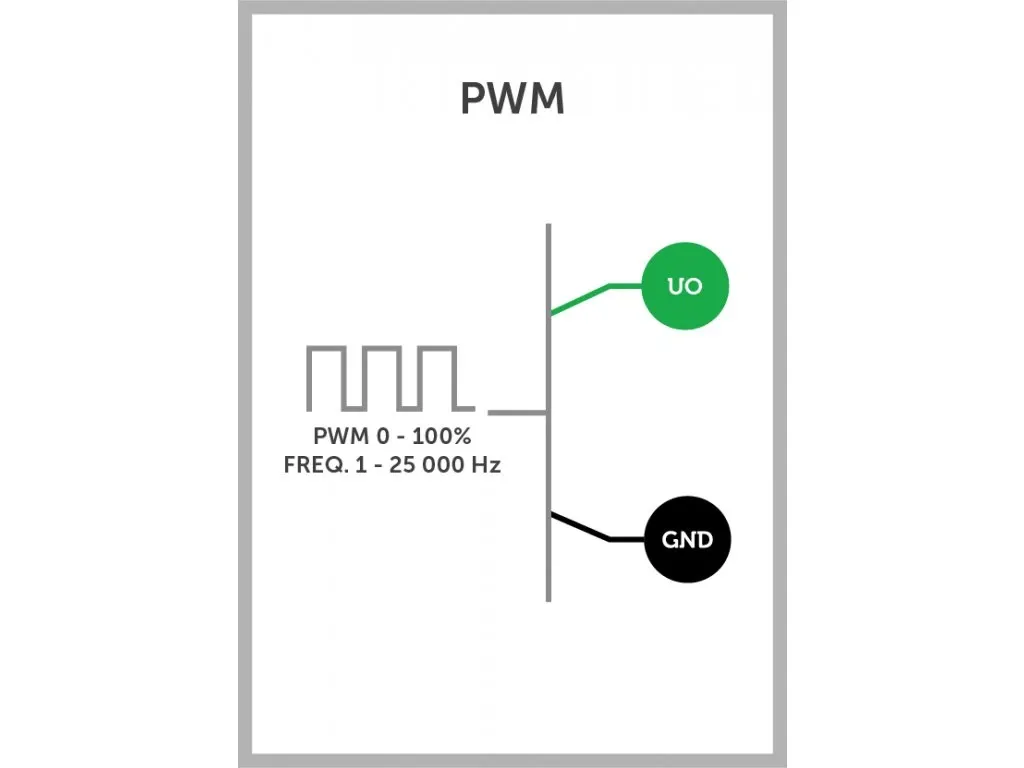

- Modulasi lebar pulsa – frekuensi output PWM dapat dikonfigurasi dari 100Hz hingga 25kHz.
- Properti Output:
- Arus maksimum 4A DC per saluran
- Beban total maksimum 25A
- Tegangan maksimum 48VDC per saluran
- Panjang kabel yang direkomendasikan antara lampu dan modul adalah:
- 30 meter untuk kabel 1.5mm²
- 45 meter untuk kabel 2.5mm²
- Perlindungan: IP20, suhu operasi: -20°C hingga +55°C
- Pembuangan Daya Maksimum: 3W

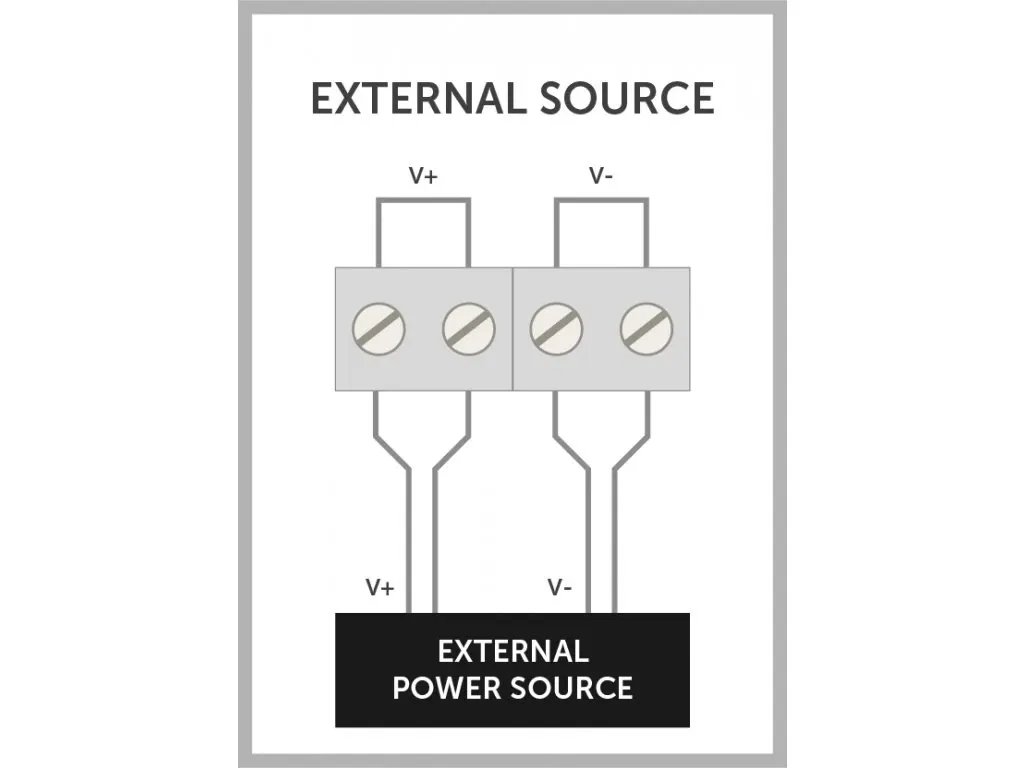

- Catu Daya: 24VDC +-10%
- Rel DIN, 6 modul. Lebar 107mm, tinggi 59mm
- Contoh Perhitungan Beban untuk strip LED 24V dengan 12W/meter:
- 12W/24V = 0.5A untuk setiap meter strip LED
- Beban maksimum per output adalah 4A, yaitu 4A / 0.5A/m = 8 meter adalah panjang maksimum strip LED yang dapat dikendalikan oleh satu output.
- Jika strip lebih panjang, Anda dapat membaginya dan mengendalikannya dengan dua atau lebih output.

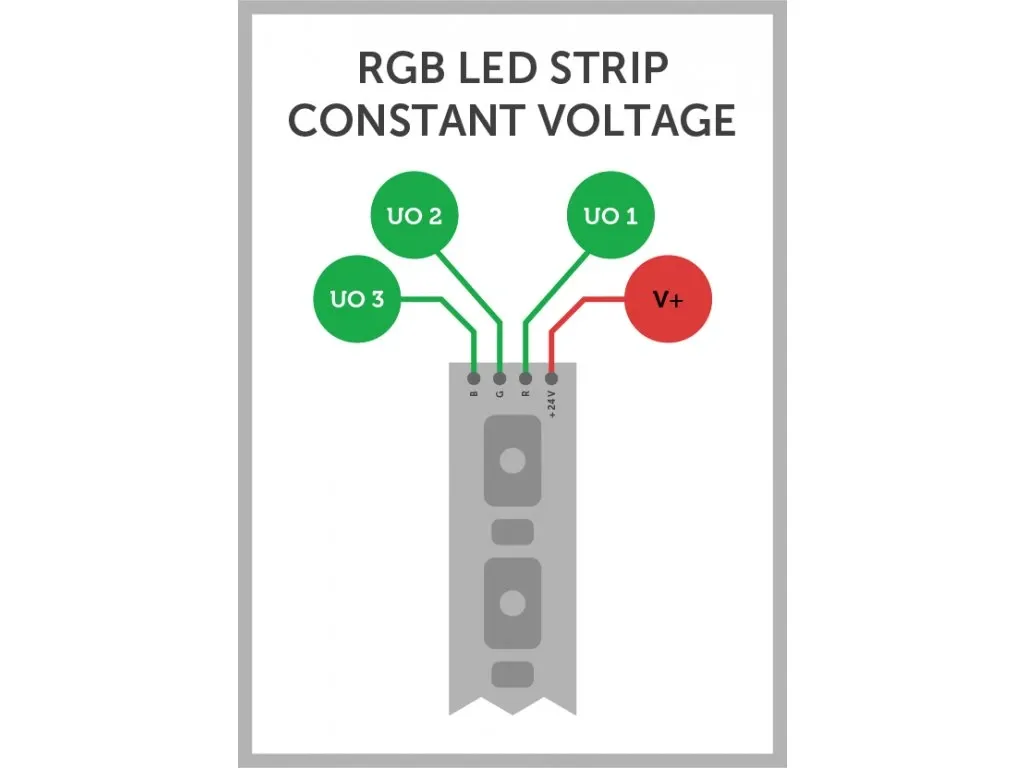

- Jika strip LED adalah RGB atau RGBW, maka W/m harus dibagi masing-masing dengan 3 atau 4.
- Beban total untuk seluruh modul adalah 25A. Untuk strip LED 24V, itu adalah 25A * 24V = 600W. 600W / 12W/m = 50 meter adalah panjang total maksimum semua strip yang terhubung ke modul
