Mengonfigurasi Kontrol Sisteresis Melalui Smart Rule Equation

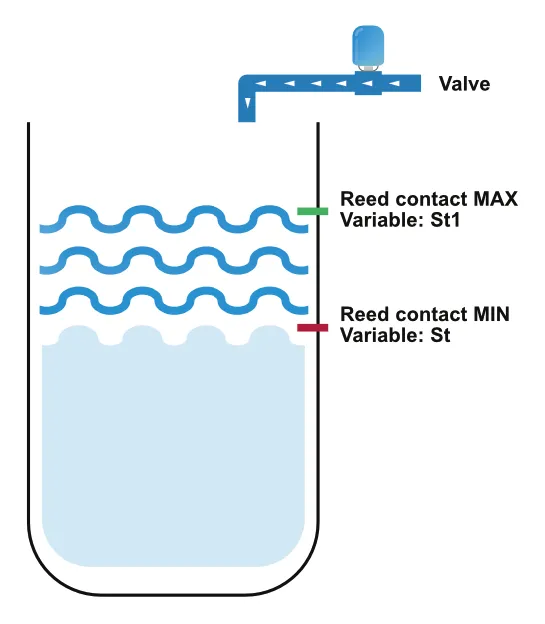

Contoh di bawah ini menunjukkan cara mengatur pengisian tangki retensi berdasarkan pengukuran level air minimum dan maksimum.
Konfigurasi Smart Rule Equation
Input:
- Output Digital untuk mengontrol katup atau pompa (Nama: Valve).
Output:
- Reed Contact untuk Level Minimum (Nama Variabel: St)
- Reed Contact untuk Level Maksimum (Nama Variabel: St1)
ℹ️ Persamaan Smart Rule memiliki variabel internal bernama LastState.
- Variabel LastState ini mengembalikan nilai TRUE (Benar) atau FALSE (Salah) berdasarkan hasil evaluasi terakhir dari Smart Rule tersebut.
- Contoh penggunaan:
- Jika hasil evaluasi terakhir memenuhi kondisi (misalnya, suhu > 25ºC), maka LastState akan bernilai TRUE.
- Jika hasil evaluasi terakhir tidak memenuhi kondisi, maka LastState akan bernilai FALSE.
- Persamaan
- (LastState DAN !St1) ATAU (!LastState DAN !St)
- Tindakan
- Jika hasilnya TRUE (BENAR): Katup … Nyalakan
- Jika hasilnya FALSE (SALAH): Katup … Matikan
- Durasi
- Durasi minimum … 0:05:00 menit
