Kontrol Pemanasan Dalam Tarif Listrik Tinggi Melalui Input Indikator Tarif Manajemen Beban

Cara Membaca Status LMTI di TapHome Menggunakan Relay Eksternal

Untuk membaca status LMTI (Line Monitoring Thermal Imaging) di TapHome, Anda perlu menggunakan relay eksternal yang mengubah sinyal LMTI menjadi 24VDC. Contoh relay yang dapat digunakan adalah Schrack YRT78626 socket dengan RT424730 relay.

schema

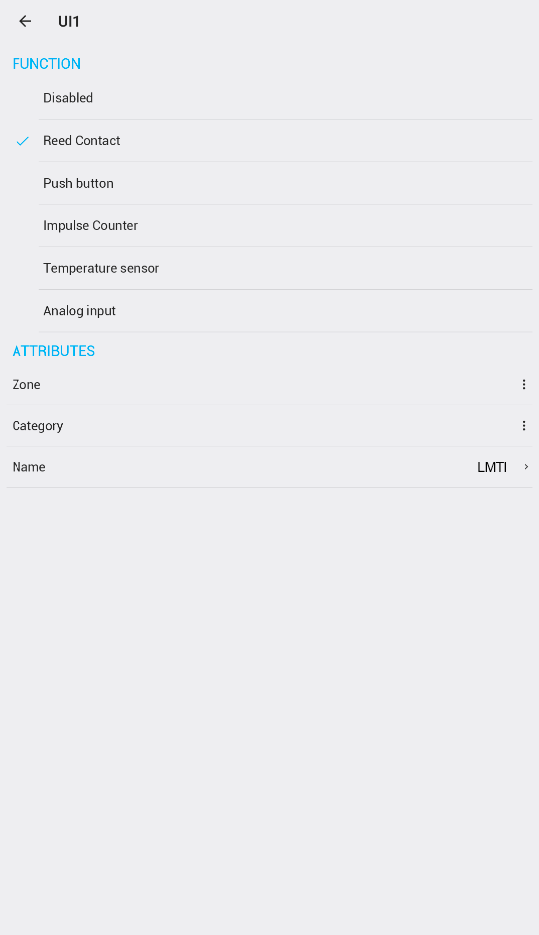

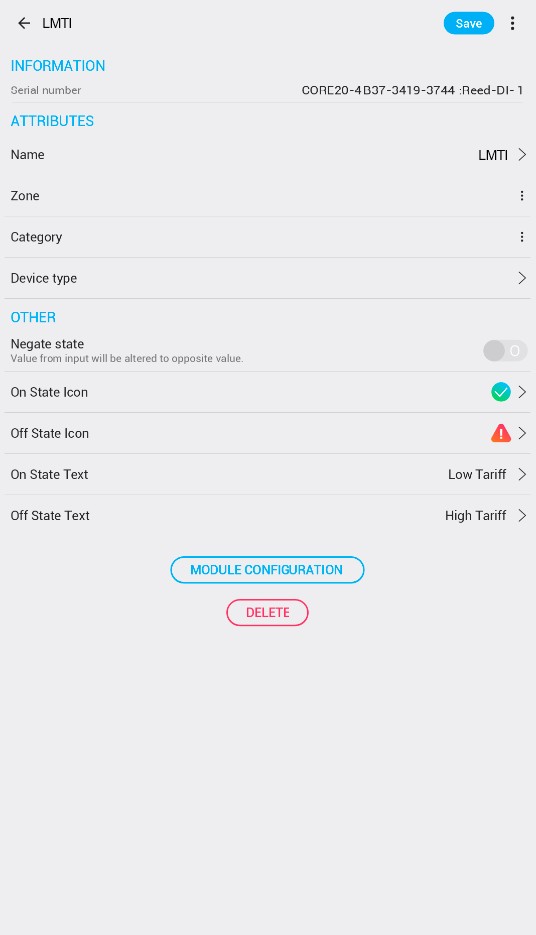

Aktifkan Input UI untuk LMTI sebagai Reed Contact dan Beri Label yang Sesuai (Misalnya: "LMTI")

01
00

Mengatur Kondisi Pembatas untuk Thermostat dengan LMTI Reed Contact

Langkah-langkahnya:

  • Buka Detail Thermostat.
  • Akses Smart Rule "Temperature Hysteresis Controller".

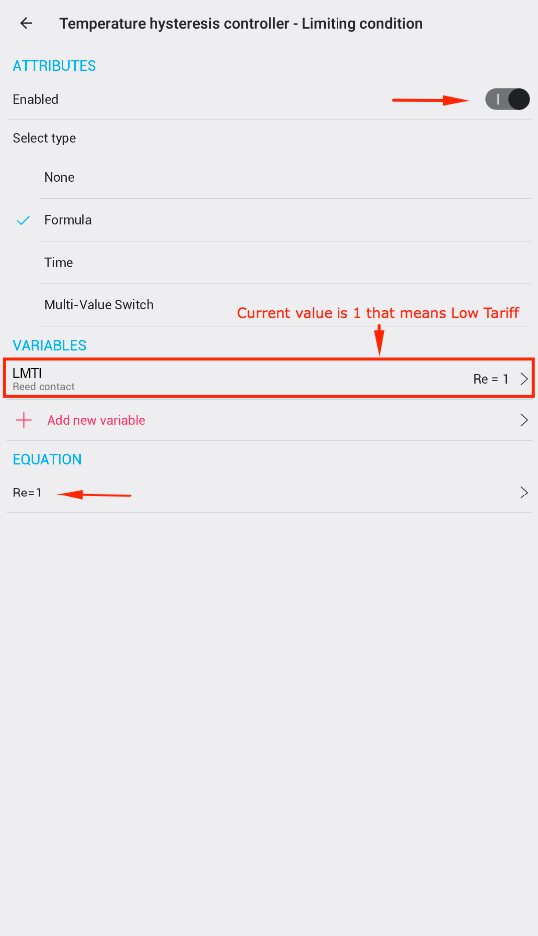

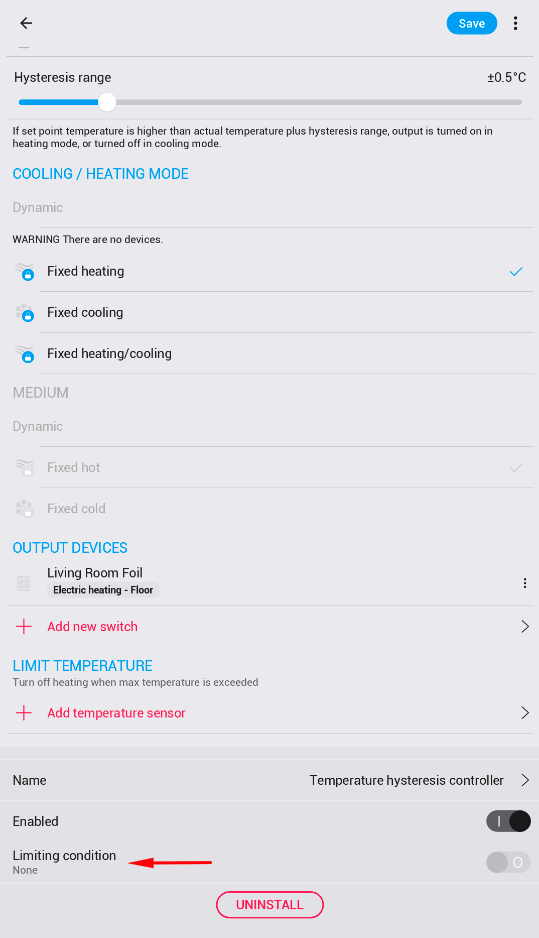

  • Masuk ke bagian Pengaturan Kondisi Pembatas (Limiting Condition Settings) di bagian bawah.
  • Aktifkan opsi Enable menjadi ON.
  • Pilih Tipe Formula.
  • Di bagian Variabel, pilih LMTI Reed Contact yang telah dibuat pada langkah sebelumnya.
  • Di sisi kanan, Anda akan melihat nama singkat variabel tersebut (dalam kasus ini Re) dan nilai aktualnya (1 atau 0).
  • Di bagian Persamaan (Equation), tulis:
    • Re = 1 (yang berarti Low Tariff State - pemanasan diizinkan).
  • Kembali dan Simpan pengaturan.

Arti Kondisi Pembatas Ini:

  • Temperature Hysteresis Controller hanya akan aktif (Enabled) ketika LMTI Reed Contact mengirimkan nilai 1, yang menandakan Low Tariff (tarif rendah) dan pemanasan diizinkan.
03
04

Mengatur Relay Output yang Dikontrol oleh Temperature Hysteresis Control

Langkah-langkahnya:

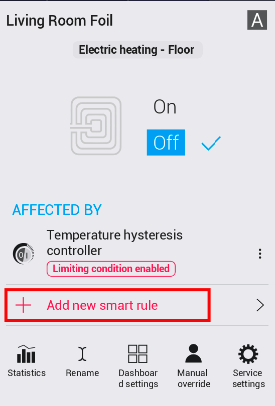

  1. Buka relay output yang dikontrol oleh Temperature Hysteresis Control.

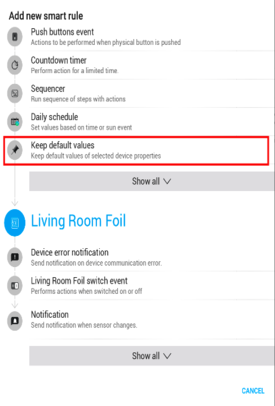

  2. Tambahkan Smart Rule Baru dengan mempertahankan nilai default.

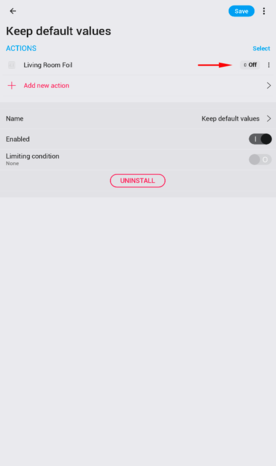

  3. Atur nilai default ke OFF.
  4. Simpan pengaturan Anda.

Apa Artinya?

  • Dengan mengatur nilai default ke OFF, relay akan tetap mati (non-aktif) kecuali ada perintah khusus dari sistem untuk menyalakannya.
  • Ini memastikan bahwa relay hanya aktif ketika kondisi yang ditentukan (seperti suhu tertentu) terpenuhi, sehingga menghemat energi dan meningkatkan efisiensi sistem.
05
06
07 (1)
image-20200327-120433

Cara Kerja Temperature Hysteresis Controller dengan Reed Contact LMTI

  1. Temperature Hysteresis Controller akan aktif (enabled) ketika Reed Contact LMTI berada dalam keadaan Low Tariff (tarif rendah).
  2. Jika keadaan berubah menjadi High Tariff (tarif tinggi), kontrol hysteresis akan dilewati (bypassed) melalui kondisi pembatas (limiting condition).
  3. Akibatnya, output relay (misalnya, relay untuk Living Room Foil) akan dimatikan (OFF) melalui Smart Rule "Keep Default Value" yang memiliki prioritas lebih rendah.

Apa Artinya?

  • Saat tarif listrik tinggi, sistem akan menghemat energi dengan mematikan pemanas (relay OFF).
  • Saat tarif listrik rendah, sistem akan mengaktifkan pemanas sesuai dengan pengaturan hysteresis.
