Contoh Konfigurasi Sistem Irigasi Otomatis Sederhana untuk 3 Zona

Contoh di bawah ini menjelaskan langkah demi langkah cara mengonfigurasi sistem irigasi otomatis sederhana untuk 3 zona menggunakan sequencer dan jadwal mingguan.

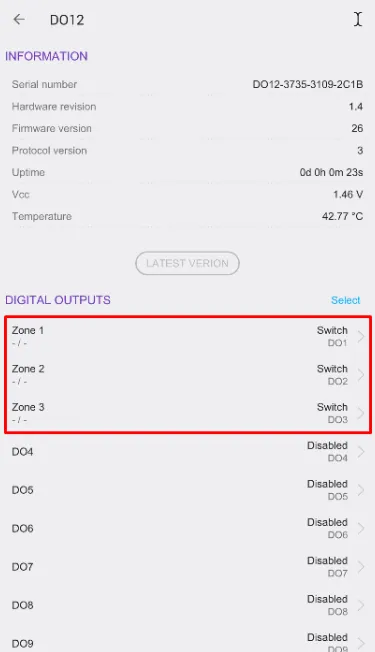

Langkah 1: Konfigurasi Modul DO12

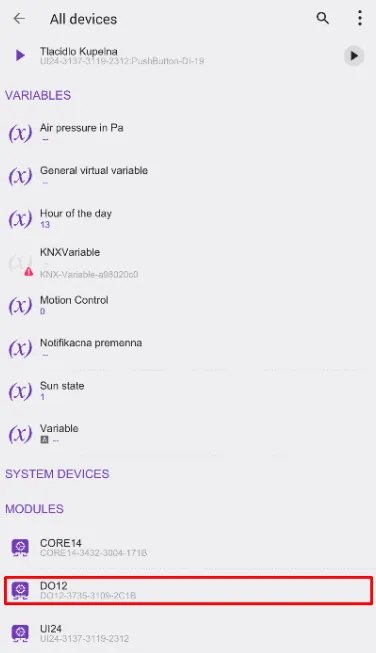

1. Buka modul DO12 di aplikasi TapHome.
2. Aktifkan output switch untuk 3 zona.
   • Output ini akan mengontrol valve (katup) untuk masing-masing zona irigasi.

Langkah 2: Mengatur Sequencer dan Jadwal Mingguan

1. Tambahkan Sequencer untuk mengontrol urutan penyiraman di setiap zona.
2. Atur jadwal mingguan untuk menentukan kapan sistem irigasi harus berjalan.
   • Contoh: Zona 1 menyiram pada hari Senin, Rabu, dan Jumat, sedangkan Zona 2 dan Zona 3 menyiram pada hari Selasa, Kamis, dan Sabtu.

Manfaat:

• Mengotomatiskan proses penyiraman untuk menghemat waktu dan tenaga.
• Memastikan setiap zona mendapatkan air sesuai jadwal yang ditentukan.

Contoh Pengaturan:

• Zona 1: Menyiram selama 10 menit setiap hari Senin, Rabu, dan Jumat.
• Zona 2: Menyiram selama 15 menit setiap hari Selasa, Kamis, dan Sabtu.
• Zona 3: Menyiram selama 20 menit setiap hari Minggu.

Konfigurasi Virtual Multi Value Switch Bernama "Irrigation Control"

Virtual Multi Value Switch (Saklar Multi Nilai Virtual) bernama "Irrigation Control" digunakan untuk mendefinisikan 4 status dari semua skenario yang tersedia:

1. Status 1: Manual Control (Kontrol Manual)
   • Sistem irigasi dapat dikontrol secara manual oleh pengguna.
   • Contoh: Menyalakan atau mematikan irigasi untuk zona tertentu sesuai kebutuhan.
2. Status 2: Automatic Schedule (Jadwal Otomatis)
   • Sistem irigasi berjalan sesuai jadwal yang telah ditentukan.
   • Contoh: Menyiram zona 1 pada hari Senin, Rabu, dan Jumat.
3. Status 3: Rain Delay (Penundaan karena Hujan)
   • Sistem irigasi akan menunda penyiraman jika sensor hujan mendeteksi curah hujan tertentu.
   • Contoh: Menunda penyiraman selama 24 jam jika hujan turun.
4. Status 4: System Off (Sistem Mati)
   • Sistem irigasi dimatikan sepenuhnya.
   • Contoh: Mematikan sistem selama musim hujan atau perawatan.

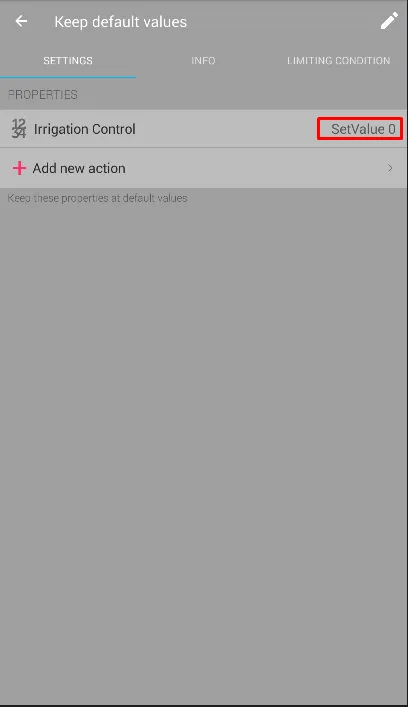

Menambahkan Smart Rule "Keep Default Values" untuk "Irrigation Control"

Untuk memastikan tidak ada zona yang aktif secara otomatis, tambahkan Smart Rule "Keep Default Values" dengan status default "0 Irrigation OFF" pada "Irrigation Control".

Langkah-langkahnya:

1. Buka "Irrigation Control" di aplikasi TapHome.

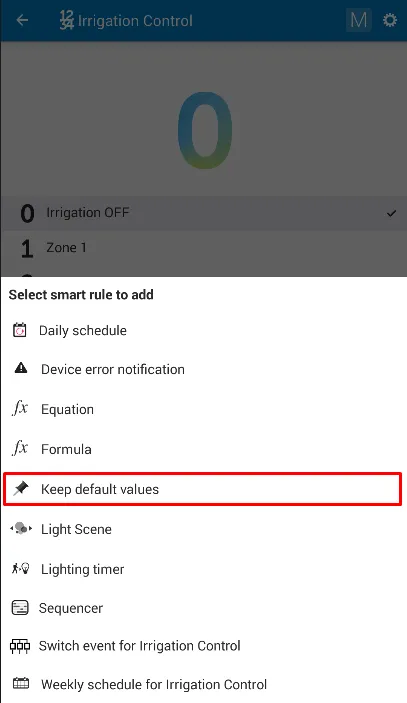

2. Tambahkan Smart Rule baru dan pilih "Keep Default Values".
3. Atur status default menjadi "0 Irrigation OFF".

Apa Artinya?

• Saat sistem irigasi dihidupkan, status default akan memastikan tidak ada zona yang aktif secara otomatis.
• Ini mencegah penyiraman yang tidak diinginkan saat sistem pertama kali diaktifkan.

Langkah Selanjutnya: Membuat dan Mengonfigurasi Sequencer

1. Membuat Sequencer:
   • Buat Sequencer untuk mengelola urutan (siklus) penyiraman, termasuk urutan dan durasi irigasi untuk setiap zona.
   • Contoh:
     • Zona 1: Menyiram selama 10 menit.
     • Zona 2: Menyiram selama 15 menit.
     • Zona 3: Menyiram selama 20 menit.

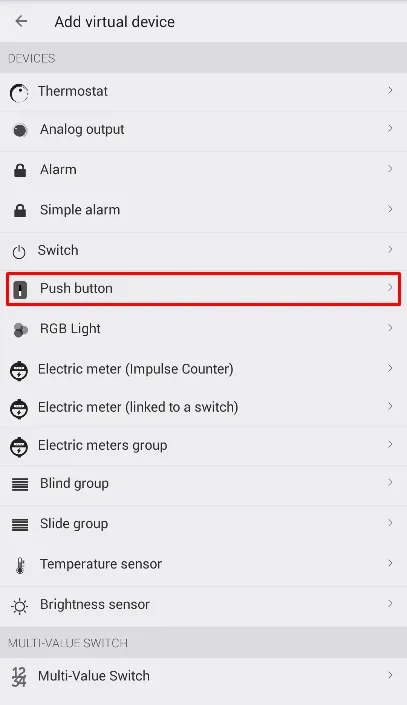

2. Menambahkan Virtual Push Button "Start Automation":
   • Tambahkan Virtual Push Button bernama "Start Automation".
   • Tombol ini diperlukan untuk memulai Sequencer Smart Rule yang dibuat di langkah berikutnya, karena Sequencer tidak dapat memulai sendiri.

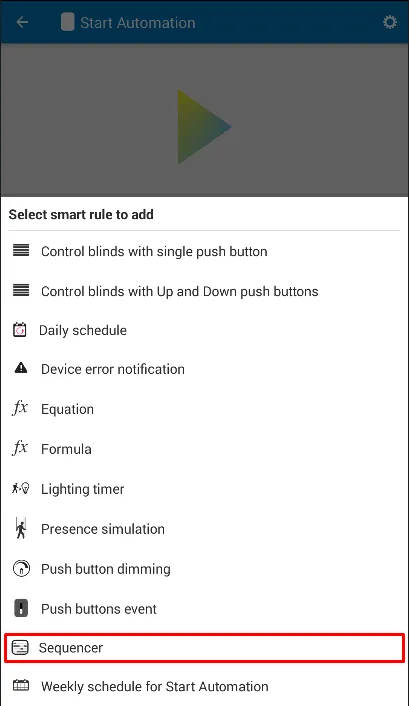

Membuat Sequencer Smart Rule Bernama "Sequencer" di Dalam "Irrigation Control"

1. Buat Sequencer Smart Rule:
   • Di dalam "Irrigation Control" multivalue switch, buat Sequencer Smart Rule baru dan beri nama "Sequencer".
   • Sequencer ini akan mengontrol urutan dan durasi dari setiap status "Irrigation Control".

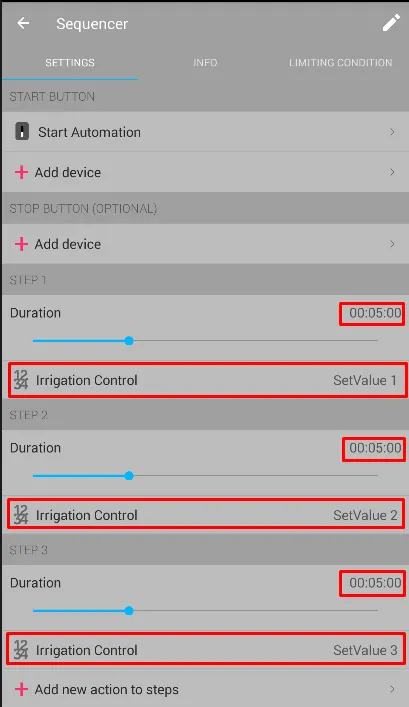

2. Atur Urutan dan Durasi:
   • Tentukan urutan penyiraman untuk setiap zona beserta durasinya.
   • Contoh:
     • Status 1: Zona 1 menyiram selama 10 menit.
     • Status 2: Zona 2 menyiram selama 15 menit.
     • Status 3: Zona 3 menyiram selama 20 menit.

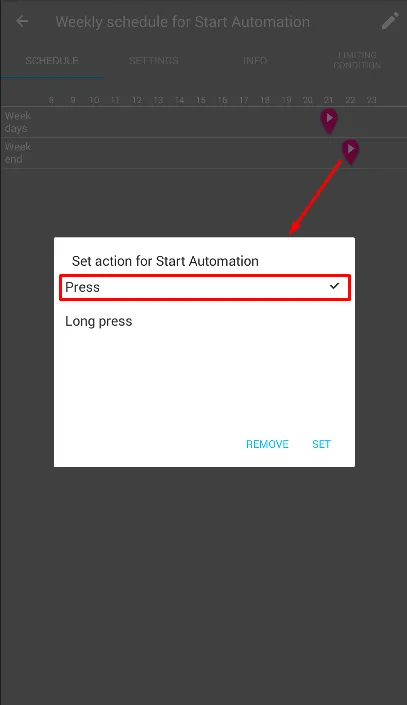

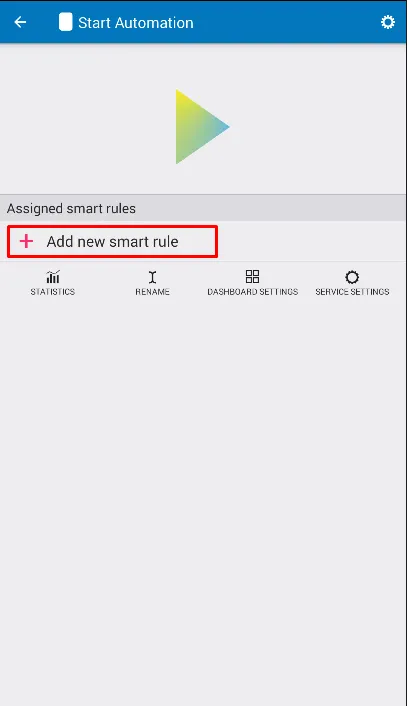

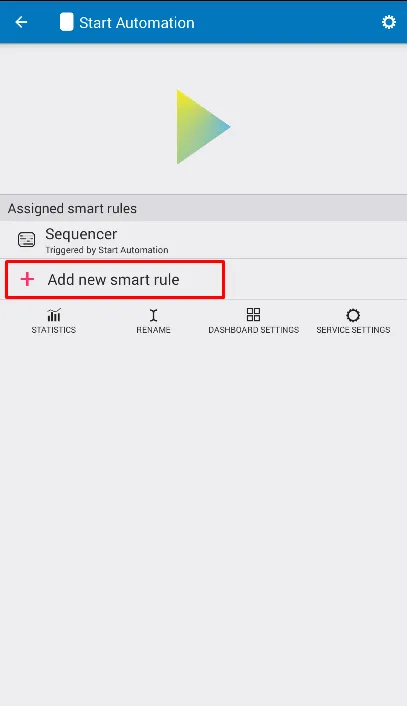

Menambahkan Smart Rule "Weekly Schedule" ke Tombol "Start Automation"

1. Tambahkan Smart Rule "Weekly Schedule":
   • Di dalam Virtual Push Button "Start Automation", tambahkan Smart Rule baru dengan tipe "Weekly Schedule".
   • Atur jadwal kapan "Sequencer" akan dimulai, termasuk hari dan jam tertentu.
2. Atur Jadwal Mingguan:
   • Tentukan hari dan jam penyiraman otomatis.
   • Contoh:
     • Senin, Rabu, Jumat pukul 06.00 pagi.
     • Selasa, Kamis, Sabtu pukul 18.00 sore.
