Cara Mengekspos Perangkat dalam Protokol Integrasi

1. Buka Menu Expose Devices:
   • Buka menu Expose Devices (Ekspos Perangkat) di aplikasi atau sistem Anda.
2. Tambahkan Antarmuka Baru:
   • Pilih Add new interface (Tambahkan antarmuka baru).
   • Dari antarmuka yang ditawarkan, pilih salah satu protokol integrasi:
     • Integration protocol RS485
     • Integration protocol TCP
     • Integration protocol UDP

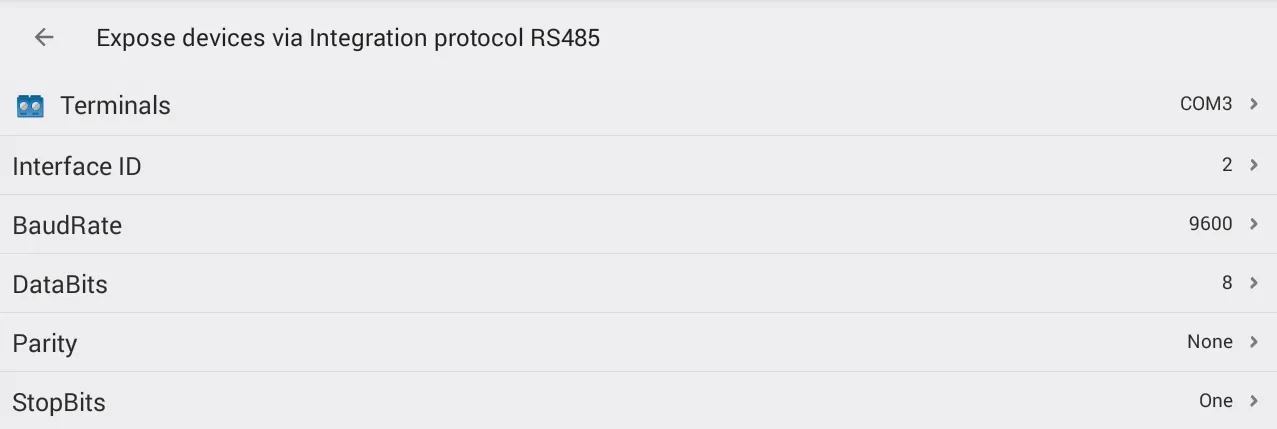

Mengisi Parameter Antarmuka dan Mengatur Komunikasi RS485

1. Isi Parameter Antarmuka:
   • Setelah menambahkan antarmuka sesuai jenisnya (RS485, TCP, atau UDP), isi parameter lainnya.
   • Jika Anda ingin menggunakan mode alamat, atur Interface ID yang unik untuk setiap antarmuka.
2. Pilih Terminal untuk Komunikasi:
   • Pilih terminal yang akan digunakan untuk komunikasi.
3. Isi Parameter Komunikasi untuk RS485:
   • Atur semua parameter serial line (seperti baud rate, parity, stop bits, dll.) sesuai dengan persyaratan perangkat klien yang terhubung.

Tetapkan port TCP dari antarmuka slave:

Set UDP port of slave interface:

Kemudian gunakan Tambahkan perangkat untuk menambahkan perangkat Anda di perangkat yang terekspos:

Memilih Perangkat dari Daftar Perangkat yang Ditawarkan

1. Pilih Perangkat:
   • Dari daftar perangkat yang ditawarkan, pilih perangkat yang ingin Anda tambahkan.
   • Perhatikan bahwa perangkat yang sudah ditambahkan akan ditampilkan dengan bayangan (shadowed).
2. Perangkat Ditambahkan ke Daftar:
   • Setelah menambahkan perangkat, perangkat tersebut akan ditampilkan dalam daftar perangkat untuk antarmuka Integration protocol.

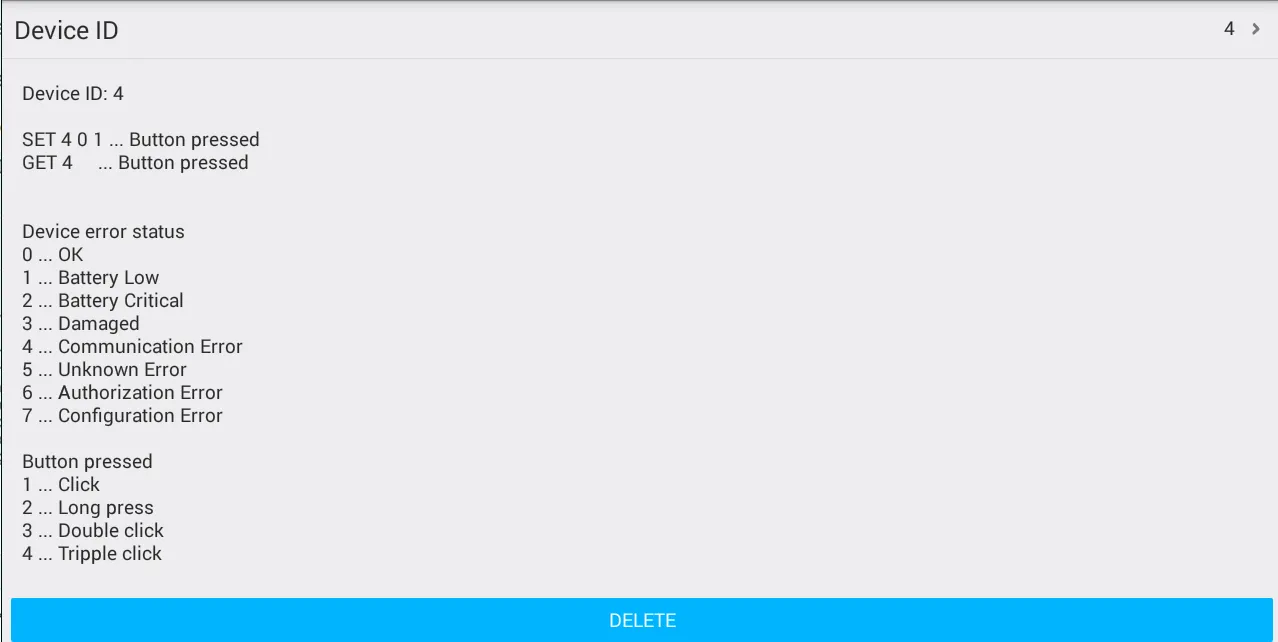

Klik perangkat untuk menampilkan informasi mengenai perangkat tersebut, mengubah ID perangkat yang dibuat secara otomatis, atau menghapus perangkat dari perangkat yang terekspos.

Memilih Antarmuka Protokol Integrasi dan Mengatur Parameter

1. Pilih Antarmuka Protokol Integrasi:
   • Pilih salah satu antarmuka protokol integrasi (sesuai dengan antarmuka yang digunakan sebelumnya di Expose Devices).
2. Atur Parameter untuk Antarmuka yang Dipilih:
   • Jika menggunakan antarmuka serial (seperti RS485), pilih terminal dan atur parameter komunikasi untuk serial line.
   • Parameter yang perlu diatur meliputi:
     • Baud rate
     • Parity
     • Stop bits
     • Data bits

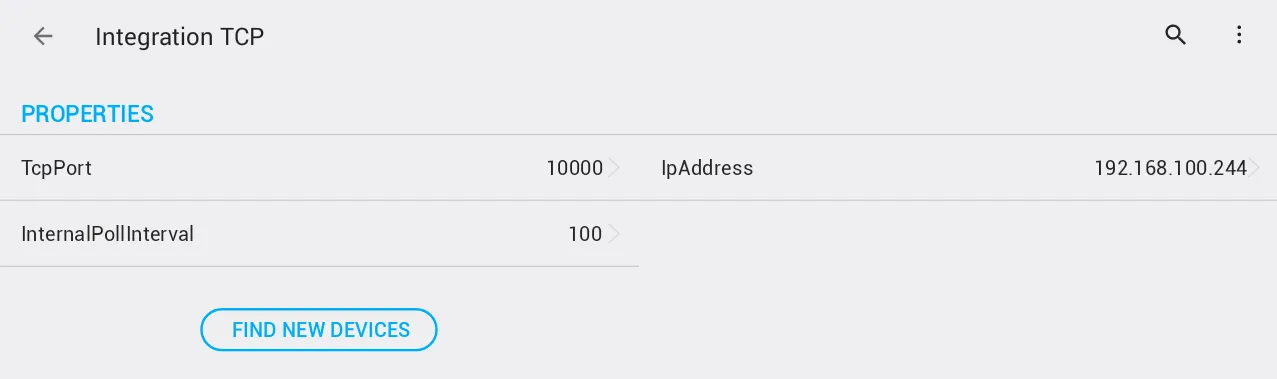

Saat menggunakan antarmuka TCP, atur alamat IP dan port antarmuka slave:

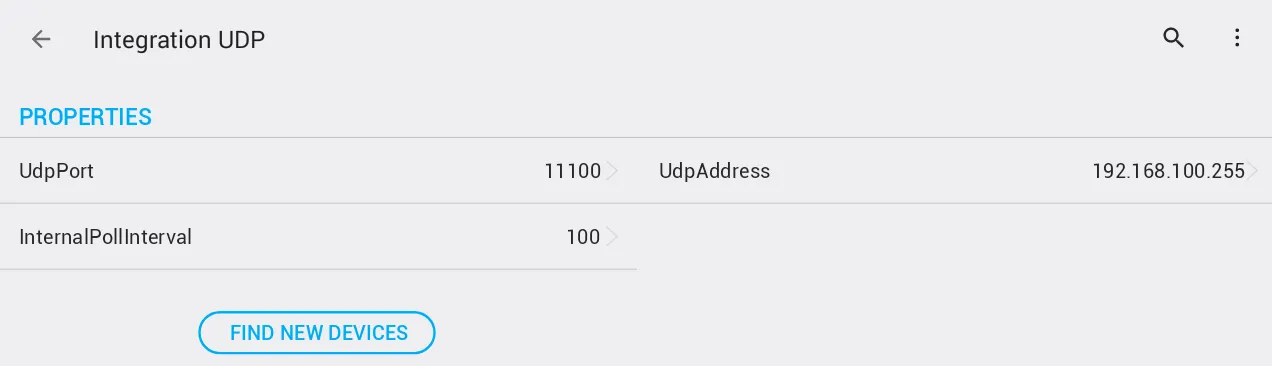

Mengatur Antarmuka UDP untuk Integrasi Protokol

1. Atur Alamat UDP dan Port:
   • Jika menggunakan antarmuka UDP, atur alamat UDP dan port dari antarmuka slave.
   • Alamat UDP dapat dalam format alamat broadcast.
   • Alamat broadcast memiliki angka 255 di bagian alamat yang akan disiarkan.
2. Contoh Penggunaan Alamat Broadcast:
   • Contoh: Jika Anda ingin menyiarkan ke semua perangkat dalam subnet 192.168.100, gunakan alamat: 192.168.100.255
   • Ini akan mengirim pesan ke semua perangkat dengan alamat IP dalam rentang 192.168.100.x.

Menyimpan Parameter dan Mencari Perangkat Baru

1. Simpan Parameter:
   • Setelah mengisi semua parameter, pastikan untuk menyimpannya sebelum melanjutkan ke langkah berikutnya.
2. Cari Perangkat Baru:
   • Di bagian configured parameters (parameter yang sudah dikonfigurasi), klik Find new devices (Cari perangkat baru).
   • Pastikan Slave Core (di mana perangkat yang diekspos dikonfigurasi) sudah siap dan terhubung saat ini.

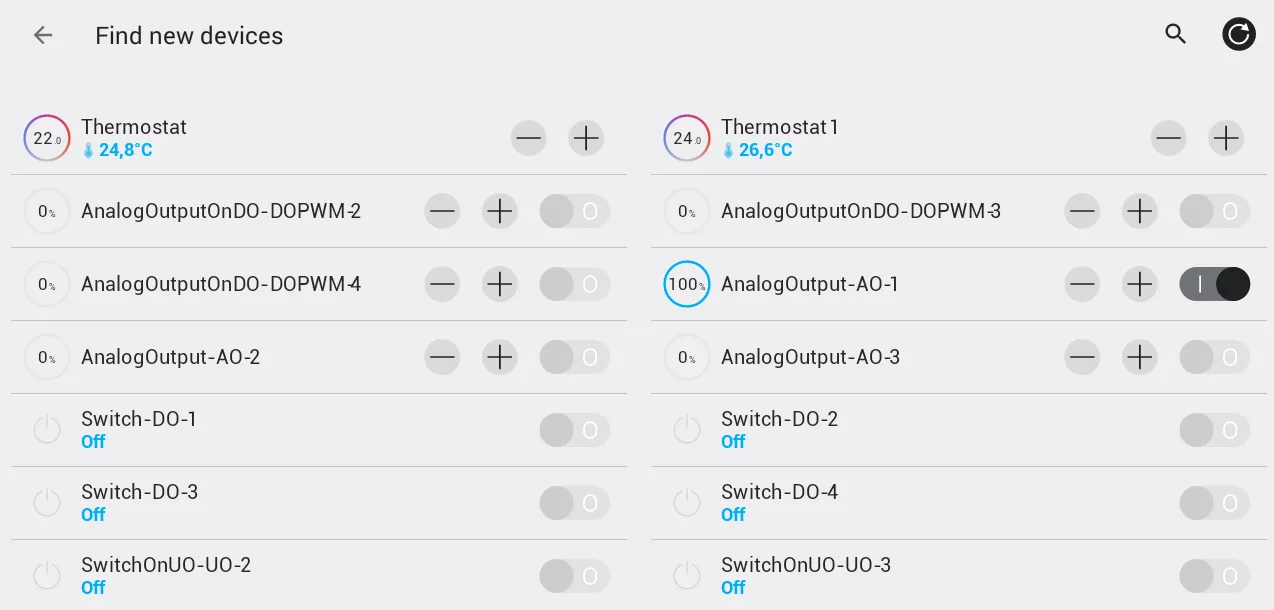

Setelah menyelesaikan pencarian, semua perangkat yang ditemukan ditampilkan dengan nama aslinya:

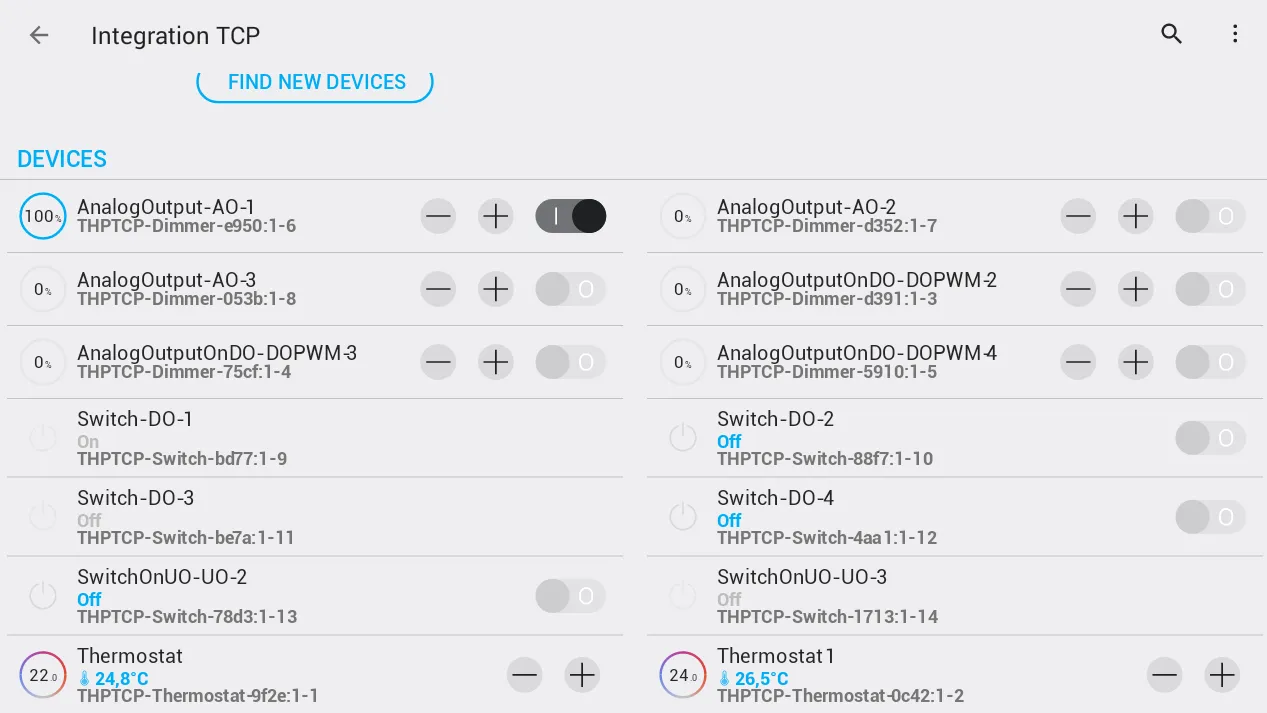

Kembali ke Layar Utama dan Melihat Semua Perangkat

1. Kembali ke Layar Utama:
   • Kembali ke layar utama antarmuka untuk melihat semua perangkat yang telah ditambahkan.
2. Perhatikan Nomor Seri Perangkat:
   • Nomor seri perangkat akan diakhiri dengan ID antarmuka slave dan ID perangkat slave.
   • Contoh: Jika ID antarmuka slave adalah 1 dan ID perangkat slave adalah 10, nomor seri perangkat mungkin terlihat seperti ini:
