Untuk bus yang ditarik melalui eksterior atau melalui ruang yang tidak berada di zona perlindungan sistem penangkal petir, kami merekomendasikan menggunakan pelindung lonjakan, penangkal tegangan untuk bus RS-485.

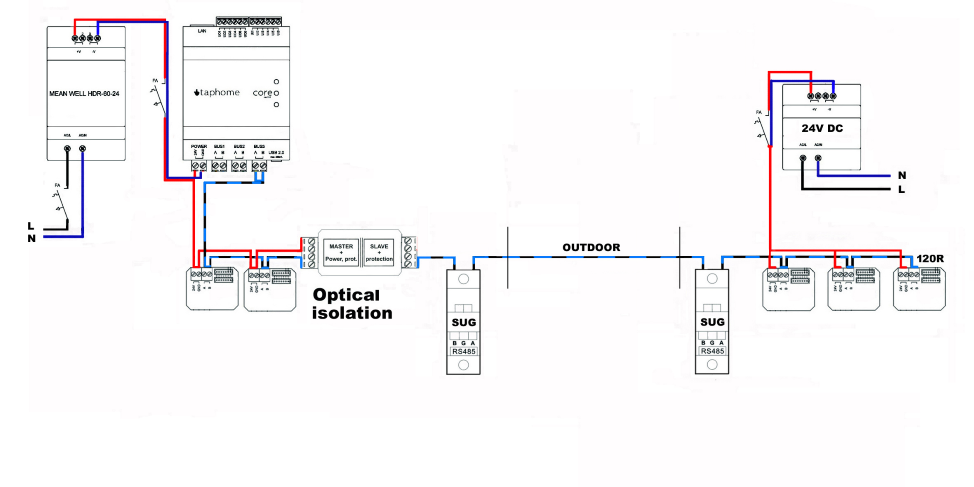

Berbeda dengan isolator bus, perlindungan lonjakan menaikkan tegangan yang diinduksi ke terminal PEN / PE, sehingga melindungi sirkuit input peralatan Anda. Saat menggunakan koneksi pada diagram terlampir, tidak perlu melindungi kutub PLUS dari catu daya, karena diasumsikan catu daya berada di area yang dilindungi.

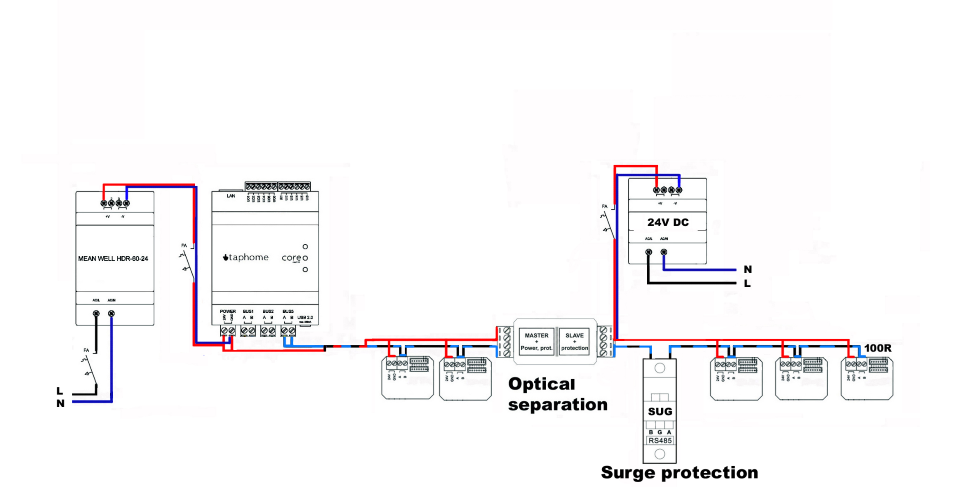

Namun, jika tidak, juga perlu menggunakan perlindungan lonjakan untuk distribusi 24V DC dan juga cocok menggunakan perlindungan tipe C di sisi catu daya AC. Namun, konstruksi saluran itu sendiri tergantung pada penampang kabel distribusi LV dan kemungkinan penggunaan tanah sistem. Dalam diagram, perlindungan lonjakan hanya digunakan pada pasokan bagian jarak jauh di luar ruangan. Ini hanya merupakan solusi setengah jalan untuk perlindungan bus.

Solusi perlindungan bus yang melewati bagian yang berada dan akibatnya tidak berada di zona perlindungan sistem penangkal petir (atau di bagiannya) di mana secara teoretis tidak mungkin menyerap medan energi yang dihasilkan oleh pelepasan atmosfer membutuhkan penggunaan dua pelindung lonjakan pada input jalur ke zona terlindungi. Terlepas dari apakah isolator optik digunakan pada bus atau tidak.

Untuk bus yang ditarik melalui eksterior, yang tidak berada di zona perlindungan sistem penangkal petir, kami merekomendasikan menggunakan pelindung lonjakan, penangkal lonjakan untuk bus Modbus juga. Saat menggunakan kabel pada diagram terlampir, tidak perlu melindungi kutub PLUS dari catu daya, karena tidak digunakan.

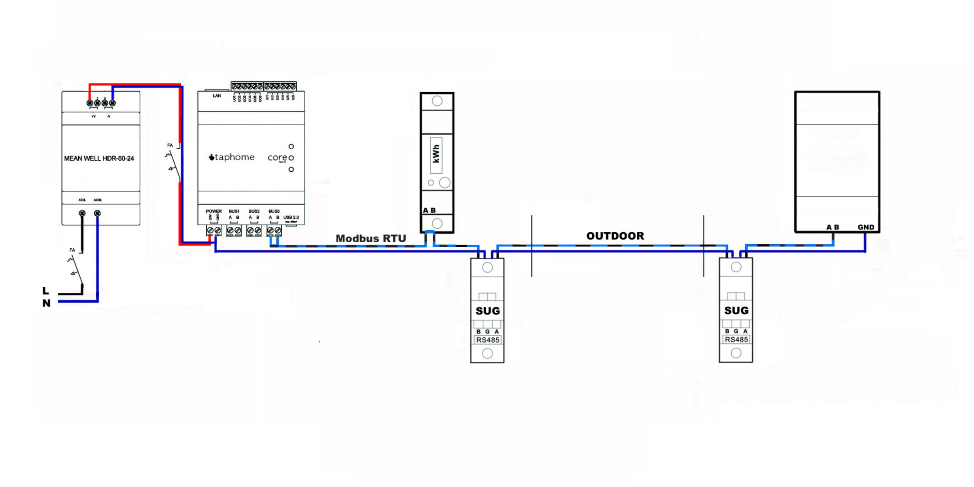

Dengan proyek yang tepat, perlu untuk tidak mengabaikan risiko impuls elektromagnetik dari pelepasan atmosfer sesuai dengan kumpulan standar STN EN 62 305. Diagram menunjukkan perlindungan penuh pada jalur Modbus, dilengkapi dengan perlindungan lonjakan di kedua sisi konduktor bus.

Jika pengukuran suhu dilakukan menggunakan resistor yang tergantung suhu, seperti Pt 100, bagian ohmik dari kabel tambahan serta resistor peredam dari perangkat pelindung harus diperhitungkan. Dalam kasus pengukuran dua kabel, nilai resistansi SPD dapat mengubah hasil yang diukur.

Misalnya, jika jumlah resistansi peredam dalam rangkaian yang diukur adalah 4 ohm, maka kesalahan pengukuran adalah 4% untuk pengukuran 0 ° C, karena 104 ohm terdeteksi bukan 100 ohm. Untuk alasan ini, sirkuit pelindung dua tahap tersedia sebagai versi tanpa resistor peredam untuk meminimalkan dampak SPD dalam aplikasi semacam itu.

Nilai yang diukur biasanya ditransmisikan menggunakan proses lapangan standar. Sinyal 4 hingga 20 mA terutama digunakan dalam aplikasi di mana kabel yang lebih panjang digunakan. Nilai yang diukur pada sensor diubah menjadi nilai arus yang berjalan antara dua perangkat transmisi. Resistansi ohmik kabel tidak mempengaruhi arus transfer arus yang diukur.

Untuk loop arus, dua konduktor sinyal sering digunakan, yang tidak memerlukan potensial referensi tambahan dan diatur dalam keadaan terisolasi dari potensial tanah. SPD di kedua titik akhir diperlukan untuk melindungi jenis aplikasi ini dari transisi. SPD yang relevan dilengkapi dengan sirkuit pelindung multi-tahap. Transien mode normal antara kabel sinyal dan tegangan tanah normal adalah hasil di kedua titik akhir.
