LG Air Conditioning via PI-485 dan LGAP Protocol
Integrasi Langsung LG Air Conditioning dengan TapHome melalui RS485
- TapHome mendukung komunikasi langsung melalui RS485 (BUS 1, BUS 2, atau BUS 3 terminal) dengan kondensor AC LG dan unit split.
- Integrasi ini dilakukan menggunakan kartu komunikasi LG PI-485 dan protokol komunikasi eksklusif LGAP.
- Komunikasi melalui koneksi RS485 (Bus) memungkinkan kendali penuh perangkat.
- Beberapa unit AC split dapat dikendalikan sepenuhnya dari TapHome dengan biaya tambahan minimal.
- Modul PI-485 akan disediakan langsung oleh LG supplier, mendukung konektivitas dengan sistem TapHome.
Kontrol Unit AC Split Secara Terpisah dengan TapHome
Setiap unit AC split dapat dikontrol secara individu dengan fitur berikut:
- On/Off → Menyalakan atau mematikan unit AC.
- Mode Operasi → Cooling, Dehumidification, Fan Only, Auto, Heating.
- Termostat → Set Point (suhu yang diinginkan) dan Actual Temperature (suhu ruangan saat ini).
- Kecepatan Kipas → Low, Medium, High, Auto.
- Vane Swing → On/Off untuk mengatur gerakan kisi udara.
Kompatibilitas
| LG AC product line | PI-485 built in | PI-485 can be added |
|---|---|---|
| Multi V 3 |  | |
| Multi FDX |  | |
| Multi MU3 and higher E.g.: MU3M25 | | |
| Split 18 and higher | | |
| Multi MU2 E.g. MU2M15, MU2M16, MU2M17 | | |
Persyaratan untuk Integrasi LG Air Conditioning dengan TapHome
- Kartu ekstensi LG PI-485
- Model yang didukung: PMNFP14A1, PMNFP14A0
- Informasi lebih lanjut tersedia di LG DFS PI-485
- Satu terminal TapHome Bus yang tersedia pada unit kontrol TapHome Core
Wiring :

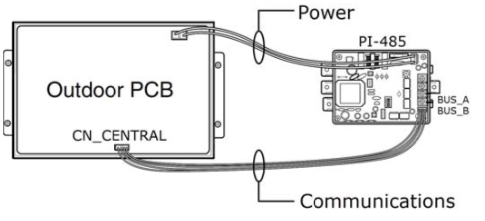

Connect PI-485 card with outdoor condenser unit
Langkah-langkah Instalasi LG PI-485 untuk Integrasi dengan TapHome
- Matikan daya sistem sebelum melakukan koneksi.
- Hubungkan CN_OUT pada PI‐485 ke CN_CENTRAL pada ODU PCB.
- Sambungkan BUS_A dan BUS_B pada PI‐485 ke LG Central Controller atau Gateway.
- Atur konfigurasi DIP Switch:
- Semua switch lainnya OFF
- Switch 1 dan 4 ON
- Hubungkan CN_PWR pada PI‐485 ke Outdoor Unit PCB Power Connector untuk menyediakan daya ke modul komunikasi.
- Pulihkan daya sistem, memastikan semua koneksi telah dibuat dengan benar sebelum mengaktifkan kembali unit.
Pastikan Kartu PI-485 Berfungsi dengan Baik
 | Red LED 1. LED berkedip sebanyak jumlah unit Indoor yang terhubung, lalu mati. 2. Proses ini diulang setiap 3 menit, memberikan indikasi konektivitas perangkat. |
  | Orange and Yellow LED LED berkedip terus-menerus |
 | Green RS485 LED LED berkedip saat PI-485 menerima data dari central controller. |
Untuk detail lebih lanjut, lihat Manual Instalasi LG PI-485.

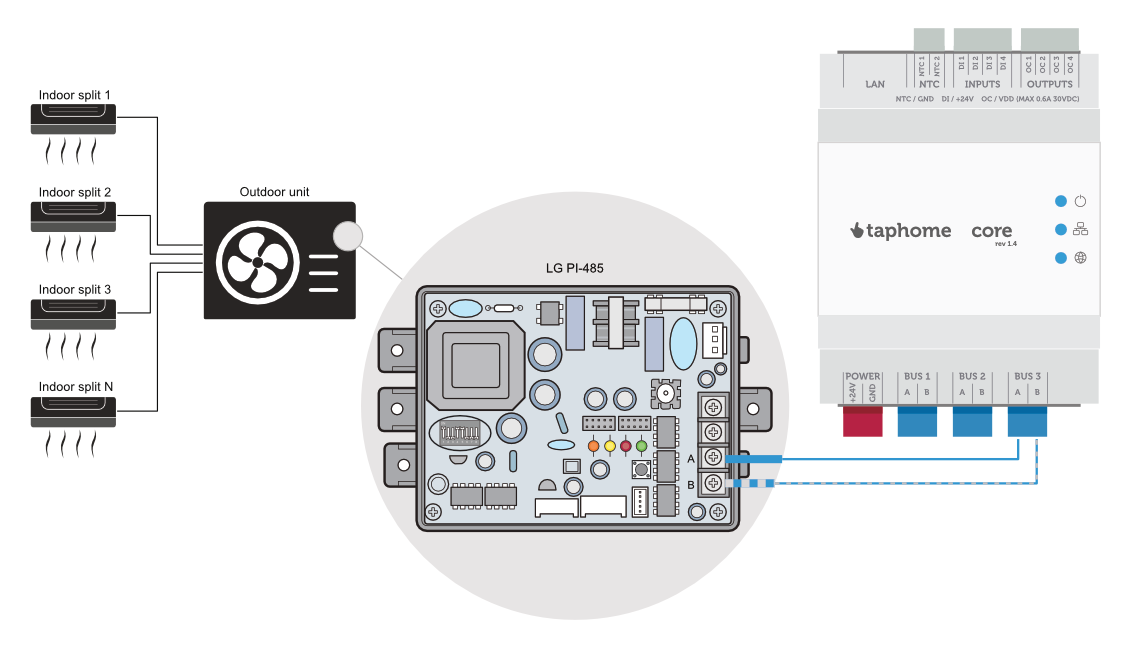

Menghubungkan PI-485 dengan TapHome
- Satu atau lebih kartu PI-485 dapat disambungkan ke terminal TapHome BUS untuk komunikasi langsung dengan sistem AC LG.
- Komunikasi ini tidak dapat dikombinasikan dengan perangkat TapHome Bus lainnya atau Modbus RTU devices.
Konfigurasi
- Menetapkan Alamat untuk Unit AC Split LG
- Nyalakan unit AC split indoor.

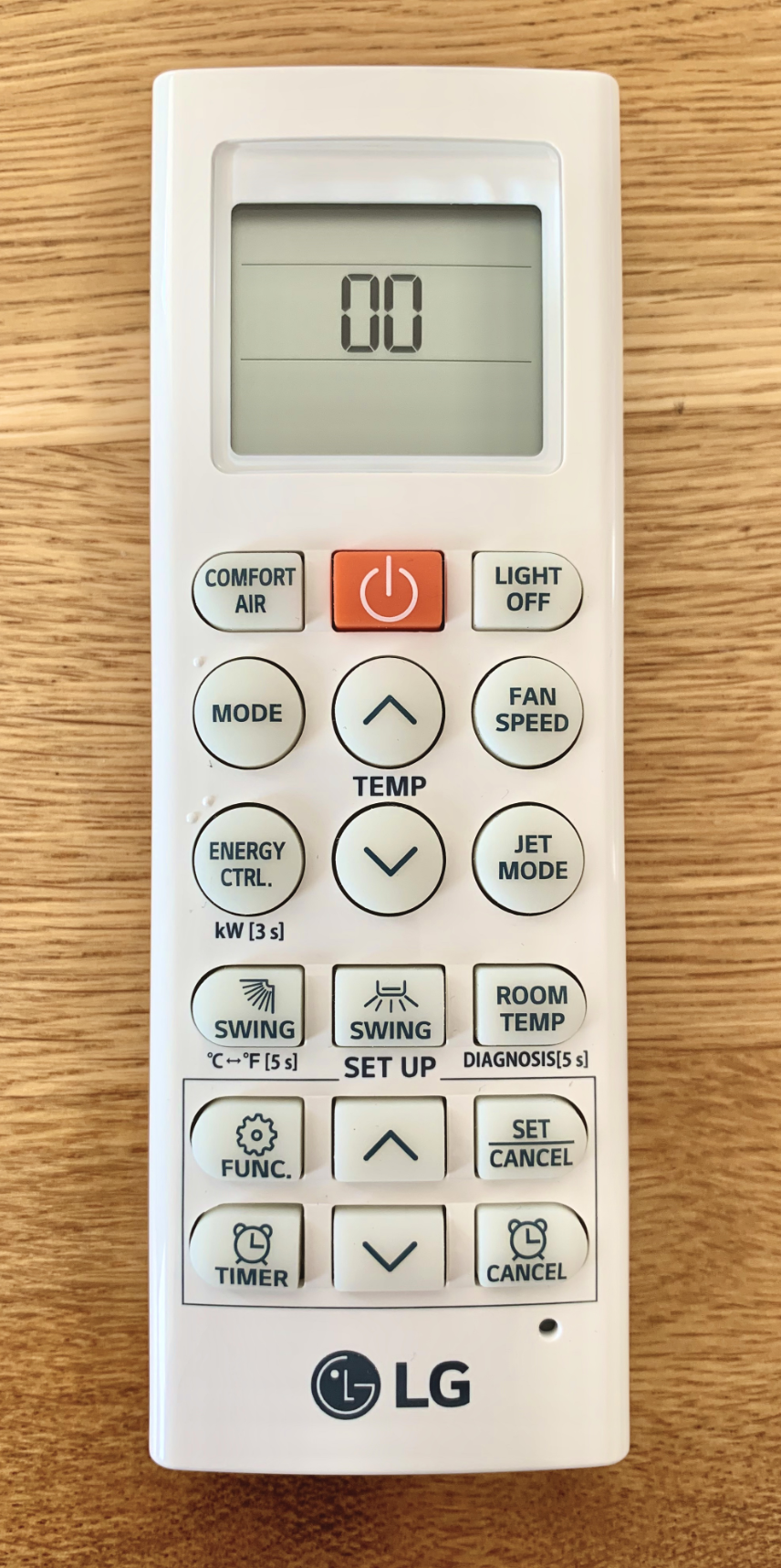

- Gunakan kombinasi tombol pada remote inframerah untuk mengatur alamat identifikasi uniknya
- Langkah-langkah konfigurasi :
- Lepaskan baterai dari remote.
- Tekan dan tahan tombol "FAN SPEED", lalu masukkan kembali baterai.
- Catatan: Tombol kedua dapat berbeda pada setiap model. Anda dapat mencoba tombol kiri atas, "COMFORT AIR", atau "MODE".
- Pengaturan alamat:
- Saat masuk ke mode konfigurasi alamat, layar akan menampilkan dua digit angka.
- Gunakan tombol TEMPERATURE UP / DOWN untuk mengubah alamat.
- Konfirmasi pilihan dengan tombol "POWER".
- Lepaskan baterai dan pasang kembali setelah selesai.
ℹ️ Catatan tentang Alamat Unit LG dalam TapHome.
Alamat unit LG pada remote control menggunakan format hexadecimal, sedangkan dalam konfigurasi TapHome, formatnya adalah decimal.
Contoh konversi:
• 0A dalam LG → 10 dalam TapHome.
• 10 dalam LG → 16 dalam TapHome.
Menentukan Antarmuka LG dalam TapHome
Menyiapkan Komunikasi LG dalam TapHome
- Nonaktifkan satu terminal TapHome Bus untuk digunakan dengan LG:
- Buka Settings → Hardware → TapHome Bus → Terminals
- Pilih satu terminal BUS, lalu nonaktifkan agar dapat digunakan untuk komunikasi dengan LG.

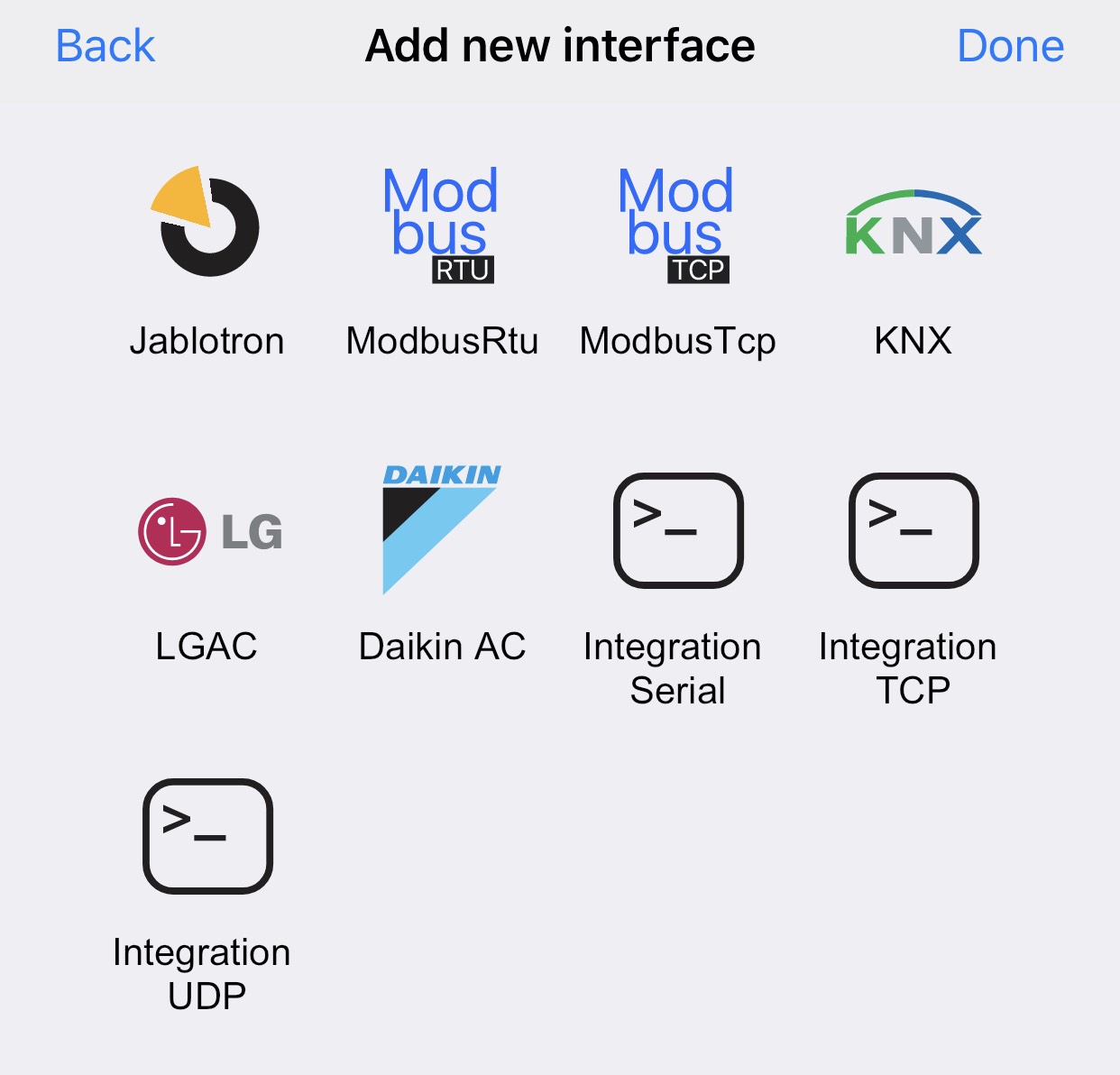

- Tambahkan antarmuka LGAC dalam TapHome:
- Buka Settings → Hardware → Add new interface
- Pilih LGAC sebagai antarmuka baru untuk komunikasi dengan unit AC LG.
Tambahkan Unit AC Split dengan Alamat yang Tepat.
