Jablotron 100: Integrasi Aman melalui RS485 Gateway

• Jablotron 100 dilengkapi dengan RS485 gateway, memungkinkan koneksi aman ke sistem pihak ketiga.
• Protokol komunikasi yang stabil memastikan integrasi yang handal dan efisien dalam ekosistem keamanan atau otomatisasi.
• Dapat digunakan untuk menghubungkan dengan sistem kontrol akses, manajemen bangunan, atau otomasi lainnya sesuai kebutuhan.

⚠️ Jablotron tidak memiliki perlindungan terhadap tabrakan paket, sehingga saat TapHome meminta status sensor, dan Jablotron mengirim informasi (misalnya alarm aktif atau sensor magnetik terputus), kedua pesan bisa hilang tanpa bisa dipulihkan. Tidak ada jaminan transfer data 100%, sehingga koneksi ini harus dianggap sebagai sumber informasi saja, bukan sebagai sistem kontrol yang sepenuhnya andal. TapHome secara berkala mencoba menyinkronkan status sensor, tetapi proses ini dapat menyebabkan sedikit keterlambatan dalam pembaruan informasi.

⚠️ Peringatan: Pengiriman Pesan dalam Komunikasi dengan Jablotron. Saat TapHome berkomunikasi dengan unit Jablotron, pesan harus dibagi menjadi beberapa pesan yang lebih pendek (maks. 100 byte). Hal ini dapat menyebabkan penundaan dalam menampilkan status sensor, terutama pada pembaruan real-time.
Rekomendasi:
• Gunakan PG contacts hanya untuk informasi yang harus segera diterima.
• Jangan melebihi 30 PG input/output untuk menjaga kinerja sistem tetap stabil.

Peringatan: Pengaturan Alarm pada Unit Jablotron, Harus menonaktifkan opsi untuk menonaktifkan alarm pada akun pengguna di unit Jablotron. Karena kesalahan dalam protokol komunikasi, sistem Jablotron akan menganggap setiap upaya komunikasi sebagai perintah otomatis untuk menonaktifkan alarm, kecuali pengaturan ini secara eksplisit dinonaktifkan.

TapHome Core: Integrasi dengan Jablotron 100 melalui RS485

• TapHome Core memiliki 3 terminal untuk TapHome Bus atau perangkat berbasis RS485 lainnya.
• Dukungan protokol Jablotron memungkinkan TapHome untuk membaca dan mengirim data ke/dari sistem alarm Jablotron 100.

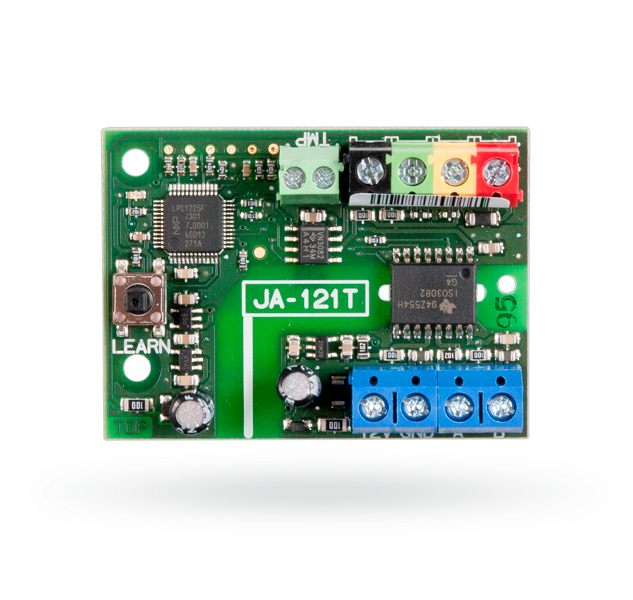

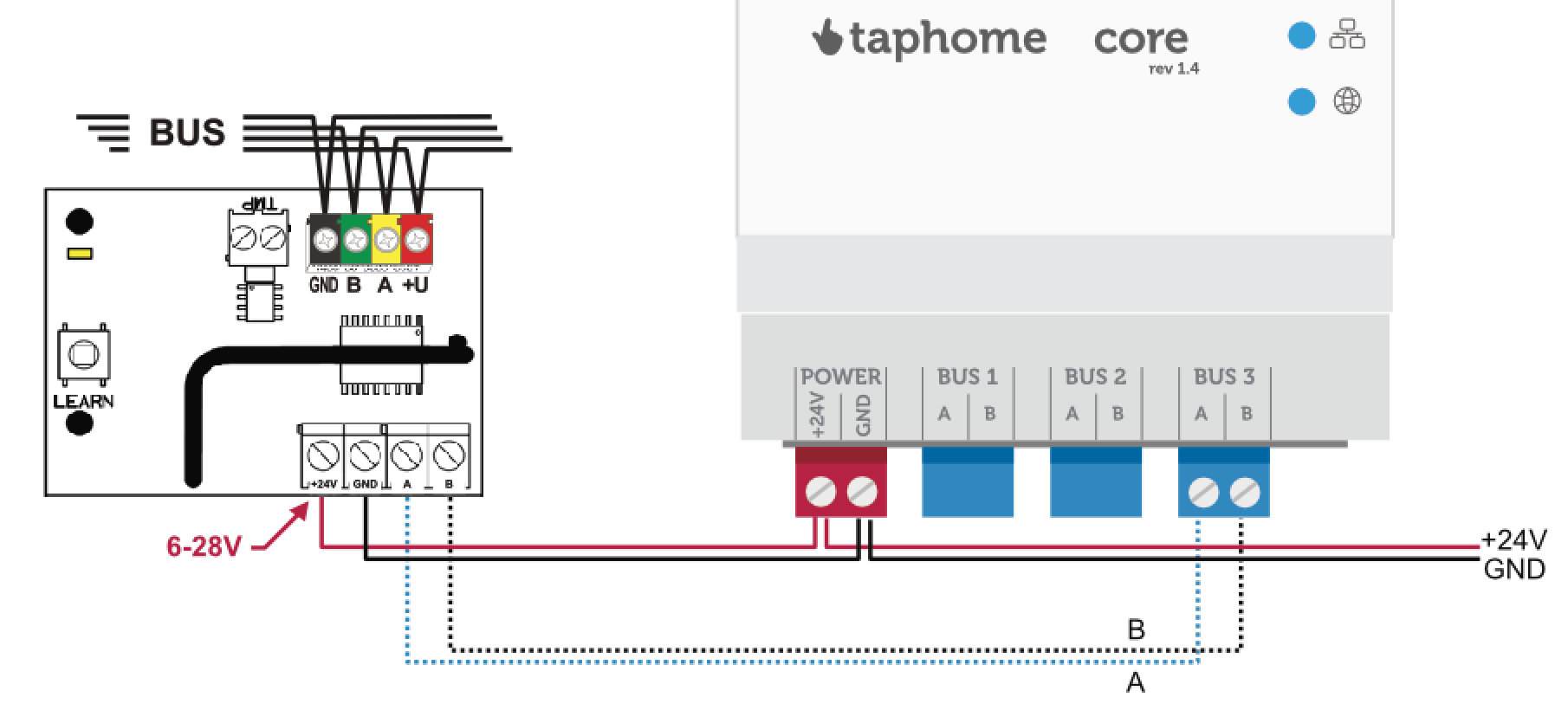

Menghubungkan JA-121T dengan TapHome Core

ℹ️ Penting: Isolasi Galvanik pada JA-121T, JA-121T menyediakan isolasi galvanik, sehingga GND dari sumber daya Jablotron dan TapHome tidak boleh dihubungkan. Ini memastikan pemutusan potensial listrik, menghindari gangguan dan risiko perbedaan tegangan antar sistem.

Konfigurasi Integrasi Jablotron 100 dengan TapHome

1. Buka Settings → Hardware:
   • Nonaktifkan Terminal 3 di TapHome Bus → Terminals.
   • Gunakan "+ Add new interface", lalu pilih Jablotron sebagai antarmuka baru.
2. Buka Settings → Hardware → Jablotron:
   • Aktifkan Terminal 3 untuk memungkinkan komunikasi.
   • Setel kata sandi Jablotron (misalnya format 1 * 2345, di mana 1 adalah ID pengguna eksternal dan 2345 adalah kata sandi atau format lain yang digunakan).
   • Kata sandi ini harus dibuat langsung dalam sistem Jablotron.
3. Program PG outputs di Jablotron untuk respons sensor secara real-time:
   • Jika ingin respons cepat dari sensor gerak, atur sebagai PG output dalam Jablotron.
   • Contoh penggunaan PG output:
   • Status keamanan rumah → Sesuaikan tirai, pemanas, pendingin, dan ventilasi saat sistem bersenjata.
   • Sensor gerak → Nyalakan lampu koridor saat ada gerakan di malam hari.
   • Jendela dalam zona tertentu → Kirim push notification saat meninggalkan rumah dengan jendela terbuka.
4. Sesuaikan konfigurasi PG dalam Service Settings:
   • Pilih tipe perangkat untuk menyesuaikan ikon dan konfigurasi dalam TapHome.

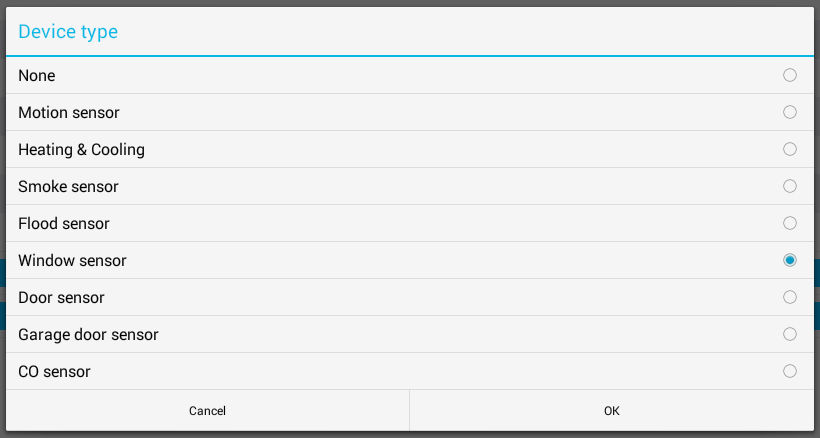

• Jenis Perangkat Read-Only untuk Reed Contacts

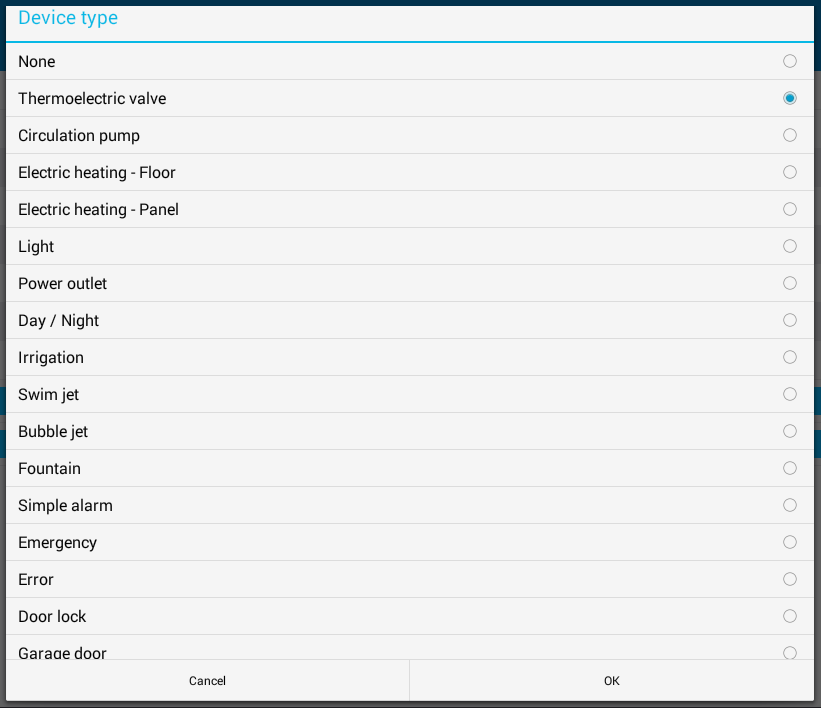

• Jenis Perangkat Read/Write untuk Switches dalam TapHome

Penting: Jablotron Gateway Tidak Dapat Digabungkan dengan Perangkat Lain dalam Terminal yang Sama, Meskipun semua terminal menggunakan standar RS485, Jablotron Gateway tidak dapat berbagi terminal dengan perangkat lain. RS485 hanya menyediakan kompatibilitas listrik, tetapi tidak menjamin kompatibilitas data antar perangkat. Setiap terminal harus didedikasikan secara eksklusif untuk Jablotron Gateway guna menghindari konflik komunikasi dan kehilangan data.
